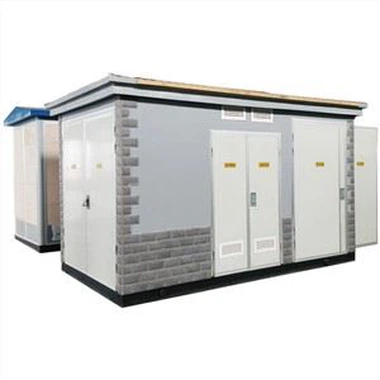

Υποσταθμός μετασχηματιστή τύπου κουτιού

Περιγραφή προϊόντος:
Ο υποσταθμός μετασχηματιστή τύπου box είναι ένα συμπαγές πλήρες σύνολο εξοπλισμού διανομής που συνδυάζει διακόπτες υψηλής τάσης, μετασχηματιστή διανομής και διακόπτες χαμηλής τάσης σύμφωνα με συγκεκριμένο σχήμα καλωδίωσης. Κύρια εξαρτήματα: μετασχηματιστής, διακόπτης υψηλής τάσης και ο εξοπλισμός ελέγχου του, διακόπτης χαμηλής τάσης και ο εξοπλισμός ελέγχου του, αντίστοιχο εσωτερικό καλώδιο σύνδεσης (καλώδιο, ράβδο διαύλου κ.λπ.) και άλλος βοηθητικός εξοπλισμός

Προδιαγραφή υποσταθμού μετασχηματιστή τύπου κουτιού:

1. Ονομαστική τάση: 20kV

2. Μέγιστη τάση λειτουργίας: 24kV

3. Ονομαστικό ρεύμα: 400Α

4. Εκτιμημένο βραχύ χρονικό ρεύμα: 16kA

5. Ονομαστική συχνότητα αντοχής τάσης: 50kV

6. Ονομαστική τάση αντοχής ώθησης (μέγιστη τιμή): 125K

7. Μονωτικό μέσο: SF6 / αέρας

8. Κατηγορία προστασίας: lP4x

Τεχνικά χαρακτηριστικά προϊόντος:

(1) είναι κατασκευασμένο από διαμόρφωση και μετακινείται με όχημα, με συμπαγή δομή, άνετη μεταφορά, τέλειο εξοπλισμό, ευελιξία, αξιοπιστία και βολική συντήρηση

(2) ευέλικτη διαμόρφωση κελύφους, μπορεί να χρησιμοποιήσει μεταλλικό ή μη μεταλλικό κέλυφος.

(3) η υψηλή τάση υιοθετεί γρήγορο και αξιόπιστο διακόπτη φορτίου υψηλής τάσης SF6 - ηλεκτρική συσκευή συνδυασμού ασφαλειών.

(4) ο μετασχηματιστής υιοθετεί έξυπνη προσαρμογή χωρητικότητας και μετασχηματιστή ρύθμισης τάσης για να πραγματοποιήσει τηλεχειριστήριο, αυτόματη λεπτή αντιστάθμιση, αυτόματη ρύθμιση τάσης και λειτουργίες προστασίας.

(5) η χαμηλή τάση υιοθετεί τη σειρά DJ δυναμικής άεργης ισχύος αδρανείας ισχύος για να πραγματοποιήσει δυναμική αντιστάθμιση άεργου ισχύος

(6) έξυπνος σχεδιασμός για την κάλυψη των απαιτήσεων της αυτοματοποίησης διανομής, ολοκληρωμένη αυτοματοποίηση αλλαγής κουτιού και συντήρησης κατάστασης αλλαγής κουτιού.

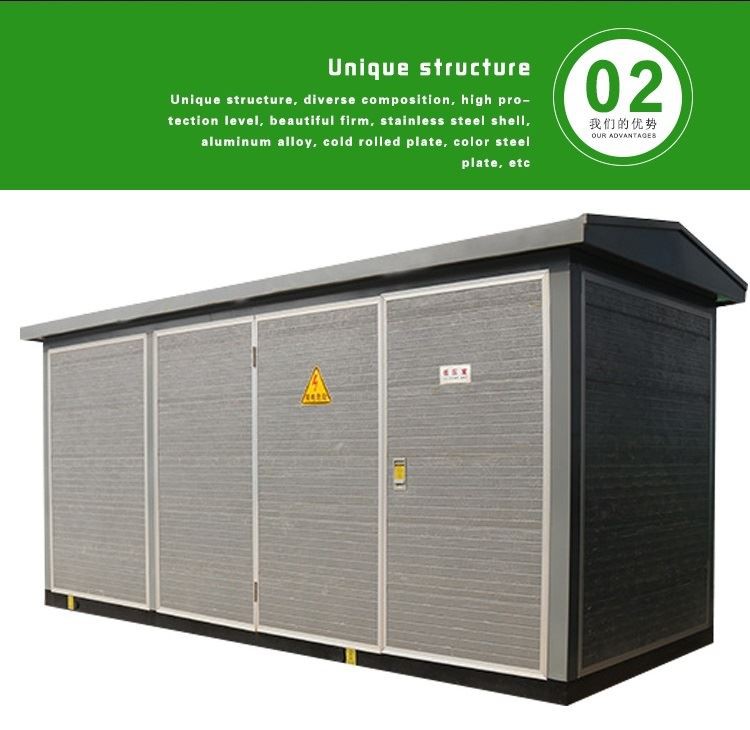

(7) το κουτί μεταβλητό κέλυφος υιοθετεί την ανεξάρτητη πατενταρισμένη τεχνολογία για παραγωγή, με την ικανότητα να αποτρέπει τον άνεμο και την άμμο, τη σκόνη και τον αποτελεσματικό σχεδιασμό απαγωγής θερμότητας.

Αγορά συμβουλών τύπου κουτιού Προκατασκευασμένος υποσταθμός

1. Υψηλή τάση

Τρόπος εισερχόμενης γραμμής: τύπος τερματικού, βρόχος τύπου δικτύου ή διπλή τροφοδοσία.

Με τη μέτρηση υψηλής πίεσης ή όχι. Η θέση της μέτρησης (μπροστά από το διακόπτη ή πίσω από το διακόπτη), η απαίτηση του μετρητή μετρητή και του προμηθευτή του.

Ο τύπος του διακόπτη HV, ένας τρόπος είναι ο διακόπτης φορτίου κενού υψηλής τάσης και η μονάδα συνδυασμού ασφαλειών που χρησιμοποιείται κυρίως και η τιμή του είναι πιο οικονομική. ο άλλος υιοθετεί το διακόπτη αποσύνδεσης και το διακόπτη κενού που χρησιμοποιείται στον μετασχηματιστή υψηλής χωρητικότητας με υψηλότερη τιμή.

2. Μετασχηματιστής

Ο τύπος του μετασχηματιστή, ο αριθμός σειράς, η ομάδα συμβόλων σύνδεσης, η χωρητικότητα και η τάση σύνθετης αντίστασης του μετασχηματιστή.

3. Χαμηλή τάση

Βαθμός διακόπτη (Προμηθευτής).

Ο αριθμός της πρίζας και η ονομαστική τρέχουσα τιμή κάθε διακόπτη πρίζας.

Με την αποζημίωση ή όχι, και την ικανότητα της αποζημίωσης.

Με τη μέτρηση ή όχι και τη θέση.

4. Τύπος της ράβδου διαύλου (χαλκός ή αλουμίνιο)

5. Διάταξη του υποσταθμού μετασχηματιστή (με τον διάδρομο λειτουργίας ή όχι)

6. Το υλικό του κελύφους του μετασχηματιστή: σύνθετη σανίδα (χρησιμοποιείται συνήθως), χαλύβδινη πλάκα, ανοξείδωτη σανίδα ή τσιμέντο.

7. Περίοδος παράδοσης για προκατασκευασμένους υποσταθμούς ευρωπαϊκού τύπου
