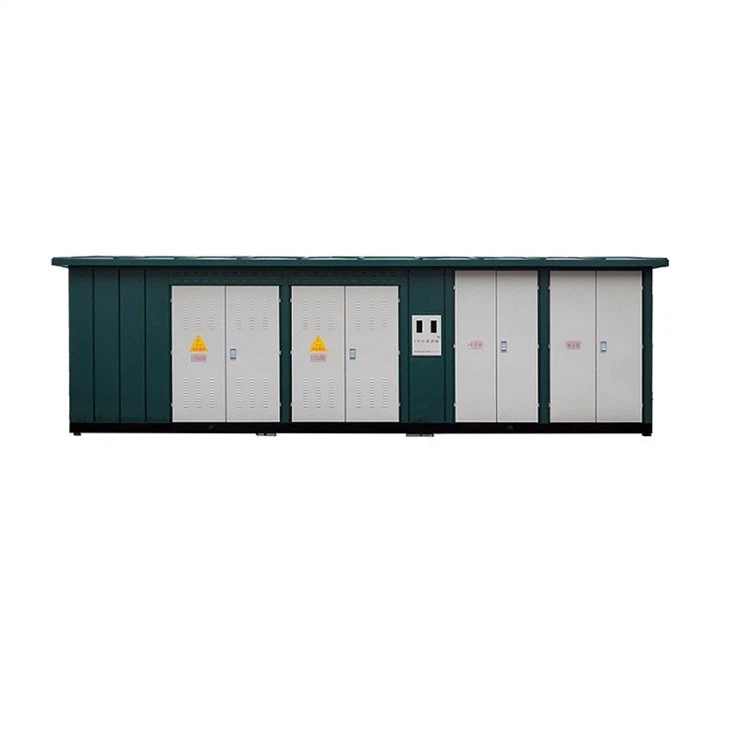

Προεγκατεστημένος Υποσταθμός Transformer

Προεγκατεστημένος Υποσταθμός Transformer

Προεγκατεστημένη περιγραφή μετασχηματιστή Υποσταθμός AC Μεταλλικός κλειστός τύπος διακόπτη αλλαγής ταχυτήτων είναι ένας τριφασικός AC 50HZ εσωτερική συσκευή με μεταλλικό κλειστό διακόπτη, που χρησιμοποιείται σε σταθμούς παραγωγής ενέργειας και υποσταθμούς με ονομαστική τάση 35kV, ονομαστικό μέγιστο ρεύμα 2000A και μονό λεωφορείο ή τμήμα ...

Αποστολή ερώτησής

Περιγραφή

Προεγκατεστημένη περιγραφή μετασχηματιστή υποσταθμού

Το ντουλάπι διακόπτη εναλλαγής κλειστού τύπου AC είναι ένα τριφασικό AC 50HZ εσωτερική συσκευή με μεταλλικό κλειστό διακόπτη, που χρησιμοποιείται σε σταθμούς παραγωγής ηλεκτρικού ρεύματος και υποσταθμού με ονομαστική τάση 35kV, ονομαστικό μέγιστο ρεύμα 2000A, και ένα μόνο λεωφορείο ή τμήμα με μέγιστη τάση όχι μεγαλύτερη από 40.5kV Σετ μπάρας εξοπλισμού διανομής ισχύος.

Ο διακόπτης πληροί τις απαιτήσεις των προδιαγραφών DL / t404-91, IEC298, GB3906 και άλλων προτύπων και έχει τις λειτουργίες αποτροπής λανθασμένης λειτουργίας του διακόπτη κυκλώματος, ώθησης του φορείου με φορτίο, καλωδίου γείωσης, μετάδοσης ισχύος με καλώδιο γείωσης και τυχαίας φόρτισης. Διάστημα (ονομάζεται&"πέντε προληπτικά μέτρα GG"

Υποσταθμοί τύπου κουτιού είναι κατάλληλοι για κατοικημένες περιοχές, αστικούς δημόσιους μετασχηματιστές, ευημερούσες αστικές περιοχές και ηλεκτρικό ρεύμα. Οι χρήστες μπορούν να επιλέξουν αλλαγές τύπου κουτιού ανάλογα με τις συνθήκες χρήσης και το επίπεδο φόρτωσης. Από την έλευση του υποσταθμού τύπου κουτιού, έχει αναπτυχθεί γρήγορα. Στις ανεπτυγμένες χώρες, το 70% των μετασχηματιστών διανομής έχουν αναπτυχθεί, ενώ οι Ηνωμένες Πολιτείες αντιπροσωπεύουν το 90%. Η ταχεία ανάπτυξη του αστικού εκσυγχρονισμού της Κίνας&# 39 και ο μετασχηματισμός των δικτύων αστικής διανομής θα χρησιμοποιηθούν ευρέως.

Οι υποσταθμοί τύπου κουτιού χρησιμοποιούνται σε πολυώροφα κτίρια κατοικιών, πολυτελείς βίλες, τετράγωνα πάρκα, κατοικημένες περιοχές, μικρά και μεσαία εργοστάσια, ορυχεία, πετρελαιοπηγές και προσωρινά κτίρια για τη λήψη και διανομή ηλεκτρικής ενέργειας στο σύστημα διανομής ενέργειας.

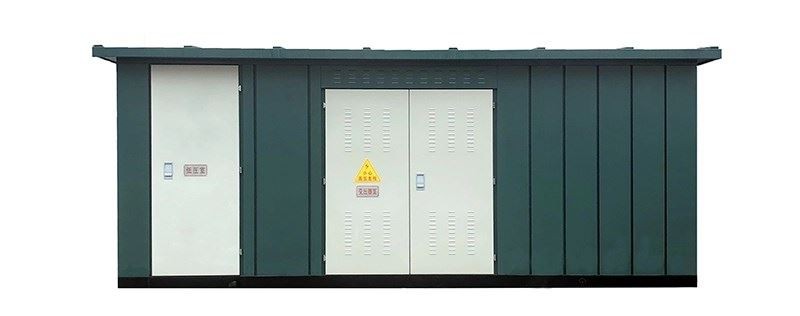

Pre-installed Transformer Substation

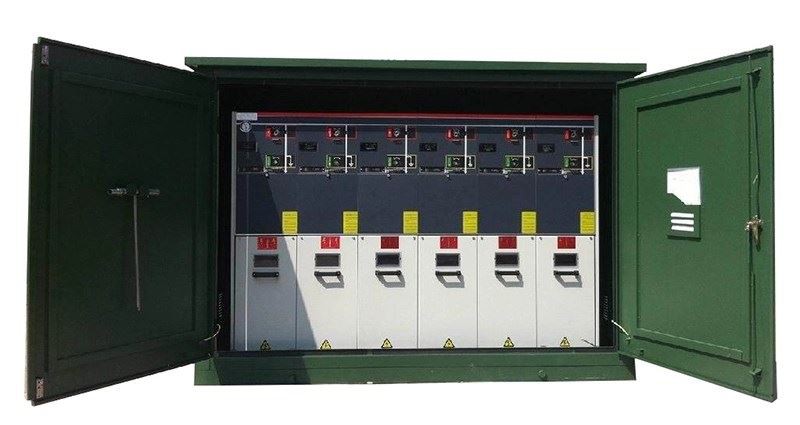

Intelligent Box Type Substation

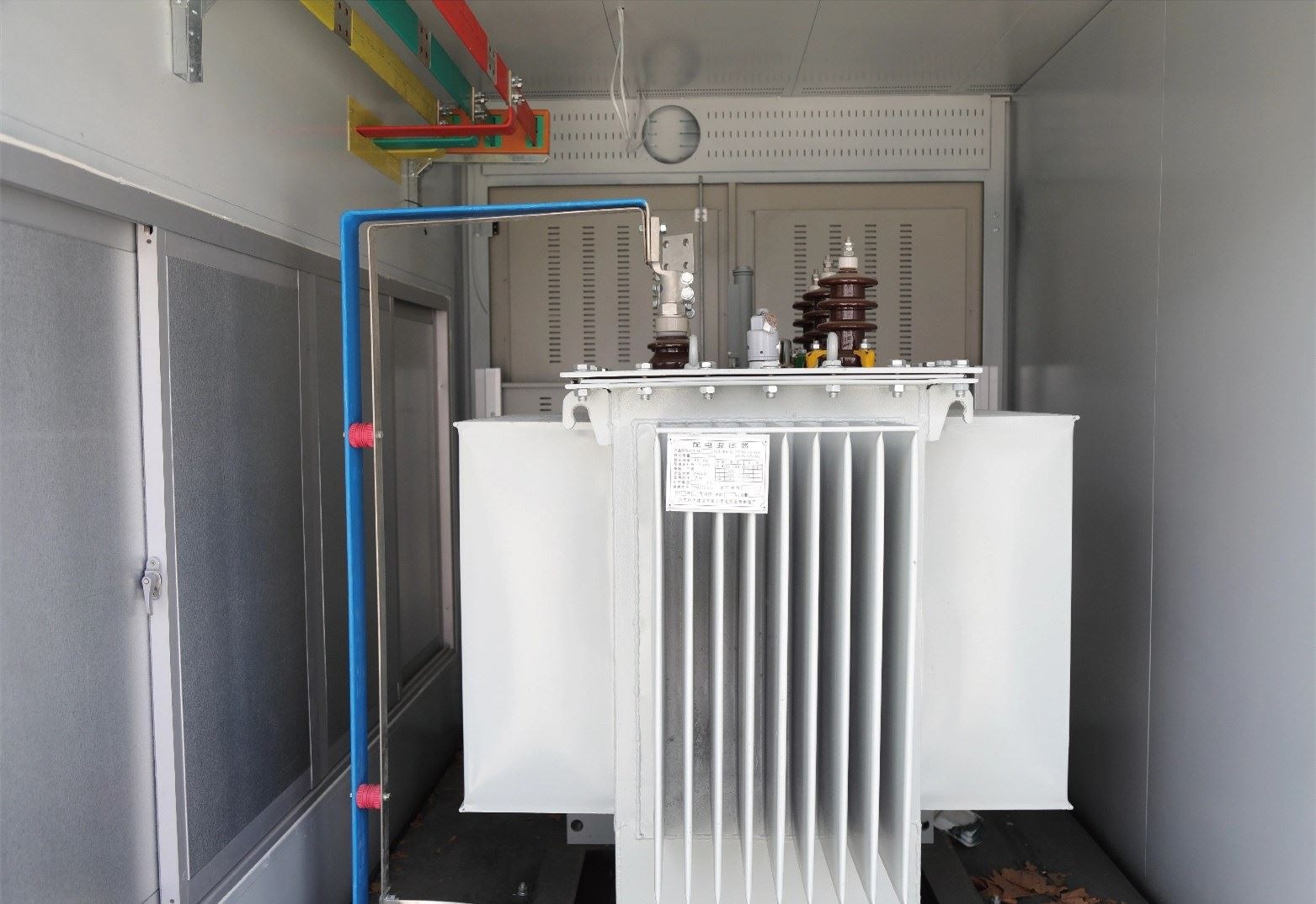

Box Type Power Distribution Substation

Κύριες τεχνικές παράμετροι
Μονάδα HV	Ονομαστική συχνότητα	Ηζ	50
	Μετρημένη ηλεκτρική τάση	kV	7.2 12 24 40.5
	Ονομαστικό ρεύμα του κύριου λεωφορείου	A	630 1250 1600
	Ονομαστική βραχυπρόθεσμη αντοχή σε τρέχουσα / διάρκεια	kA / s	20/4 25/3 31.5/4
	Ονομαστική κορυφή αντέχει ρεύμα	ΚΑ	50 63 80
	1min συχνότητα αντοχής τάσης (στη γείωση / μεταξύ ανοιχτών επαφών)	kV	32/36 42/48 65/79 95/115
	Τάση αντίστασης αστραπής (στη γείωση / μεταξύ ανοιχτών επαφών)	kV	60/70 75/85 125/145 185/215
	Ονομαστικό ρεύμα διακοπής βραχυκυκλώματος	ΚΑ	20 25 31.5
	Βρόχος εδάφους βραχυπρόθεσμης αντοχής ρεύματος / διάρκειας	kA / s	20/2 20/4
	Ονομαστικό βραχυκύκλωμα που δημιουργεί ρεύμα του κύριου βρόχου	ΚΑ	50 63 80
	Ονομαστικό ενεργό ρεύμα διακοπής φορτίου	A	630
	Ονομαστικό ρεύμα διακοπής κλειστού βρόχου	A	630
	Ονομαστική μεταφορά ρεύματος	A	1700
	Μηχανική ζωή peroid	φορές	3000 5000 10000
Μονάδα LV	Ονομαστική συχνότητα	Ηζ	50
	Μετρημένη ηλεκτρική τάση	kV	0.4/0.23
	Ονομαστική τάση μόνωσης	V	690
	Ονομαστικό ρεύμα του κύριου βρόχου	A	100~3200
	Βαθμολογήθηκε με βραχυπρόθεσμη αντίσταση ρεύματος	kA / s	30/1 50/1 100/1
	Ονομαστική κορυφή αντέχει ρεύμα	ΚΑ	63 105 176
	Συχνότητα αντοχής τάσης 5s	kV	2.5 3.75
Μονάδα μετασχηματιστή	Ονομαστική συχνότητα	Ηζ	50
	Μετρημένη ηλεκτρική τάση	kV	7.2 12 24 40.5/0.4
	Ονομαστική χωρητικότητα	kVA	30~1600
	1min συχνότητα αντοχής στην τάση	kV	25/20 35/28 55/50 85/75
	Αντίσταση αστραπής τάσης	kV	60 75 125 170
	Τάση αντίστασης	％	4~6
	Πατώντας εύρος	...	±×2.5％ ±×5％
	Ομάδα σύνδεσης	...	Y ， yn0 D, yn11
	Τύπος	...	Βύθιση λαδιού, ξηρού τύπου
Σώμα γραφείου	Κωδικός IP θαλάμων HV και LV	...	IP33D
	Κωδικός IP του θαλάμου μετασχηματιστή	...	IP23D
	Επίπεδο ήχου (τύπος βύθισης / ξηρός τύπος)	dB	≤50/55
