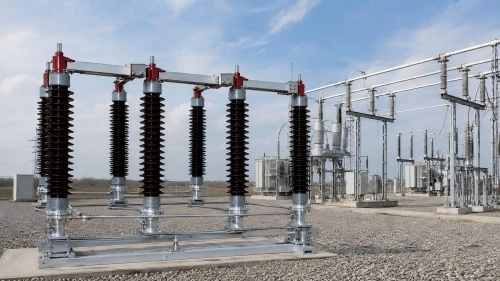

Γιατί χρησιμοποιείται εξοπλισμός 126 kV σε σύστημα ισχύος 110 kV;

Ανοίξτε μια προδιαγραφή υποσταθμού 110 kV και το χρονοδιάγραμμα του κύριου-εξοπλισμού μπορεί να αναφέρει έναν αποζεύκτη 126 kV, έναν διακόπτη κυκλώματος 126 kV ή ακόμη και μια υποδοχή GIS 126 kV. Για έναν μηχανικό, το ερώτημα δεν είναι απλώς γιατί το 126 είναι μεγαλύτερο από 110. Το πραγματικό ερώτημα είναι εάν η τάση του συστήματος, η επιλεγμένη κατηγορία εξοπλισμού και τα απαιτούμενα επίπεδα αντοχής μόνωσης ανήκουν στο ίδιο εγκεκριμένο πρόγραμμα τάσης.

Αυτά τα τρία στοιχεία πρέπει να ελεγχθούν μαζί. Ένας διαγωνισμός που λέει μόνο "διακοπτικός εξοπλισμός 110 kV" είναι ελλιπής για προμήθεια: θα πρέπει επίσης να αναφέρει τη βαθμολογία του εξοπλισμού, την ισχύ-συχνότητα και τα επίπεδα αντοχής σε κεραυνούς-τα καθήκοντα βραχυκυκλώματος, τις συνθήκες σέρβις και το πρότυπο προϊόντος για κάθε συσκευή. Αυτό είναι ιδιαίτερα σημαντικό όταν συγκρίνονται προσφορές CIS, Αφρικής και Μέσης Ανατολής που μπορεί να συνδυάζουν εθνική πρακτική, προδιαγραφές χρησιμότητας και αναφορές IEC.

110kV και 126kV Περιγράφουν διαφορετικές αναφορές σχεδίασης

Αυτός είναι ο λόγος για τον οποίο μια προδιαγραφή αγοράς θα πρέπει να αναφέρει τόσο την ονομαστική τάση του συστήματος όσο και την απαιτούμενη ονομαστική τιμή εξοπλισμού. Η εγγραφή μόνο "αποζεύκτη 110 kV" μπορεί να αφήσει περιθώρια για διαφορετικές ερμηνείες, ειδικά όταν οι προμηθευτές συγκρίνουν εθνικές πρακτικές ή χρονοδιαγράμματα προσφορών από διαφορετικές περιοχές.

Γιατί η βαθμολογία του εξοπλισμού είναι υψηλότερη από την ονομαστική τάση συστήματος;

·Η τάση του συστήματος δεν είναι απόλυτα σταθερή.Η ρύθμιση, η φόρτωση και οι συνθήκες λειτουργίας του δικτύου μπορούν να μετακινήσουν την πραγματική τάση πάνω ή κάτω από την ονομαστική τιμή, ενώ παραμένουν εντός των επιτρεπόμενων ορίων του συστήματος.

·Ο εξοπλισμός πρέπει να συντονίζεται με τις απαιτήσεις μόνωσης του συστήματος.Η κατηγορία τάσης του εξοπλισμού χρησιμοποιείται μαζί με καθορισμένα επίπεδα ισχύος-συχνότητας και παλμών. Η τιμή των 126 kV από μόνη της δεν αντικαθιστά αυτές τις διηλεκτρικές τιμές.

·Οι τυποποιημένες κατηγορίες τάσης απλοποιούν τον συντονισμό του εξοπλισμού.Οι αποζεύκτες, οι διακόπτες κυκλώματος, οι μετασχηματιστές οργάνων, οι απαγωγείς υπερτάσεων, τα στηρίγματα διαύλου και άλλος κύριος εξοπλισμός πρέπει να επιλέγονται από ένα συμβατό χρονοδιάγραμμα τάσης έργου.

·Οι εθνικές πρακτικές και οι πρακτικές του έργου διαφέρουν.Μια κατηγορία εξοπλισμού 126 kV χρησιμοποιείται σε ορισμένες προδιαγραφές 110 kV, ενώ μια άλλη τυποποιημένη τιμή μπορεί να εμφανιστεί σε ένα έργο που διέπεται από διαφορετική εθνική ή διεθνή πρακτική.

Ποια πρότυπα IEC ορίζουν το πλαίσιο επιλογής;

Ένα χρονοδιάγραμμα εξοπλισμού υψηλής-τάσης συνήθως χρησιμοποιεί μια ομάδα προτύπων και όχι ένα έγγραφο. Οι ακόλουθες παραπομπές απαντούν σε διαφορετικές ερωτήσεις μηχανικής. Η συμπερίληψή τους εδώ περιγράφει το δημοσιευμένο πεδίο εφαρμογής τους. δεν ισχυρίζεται ότι το Fengyuan Power GW4-126 είναι πιστοποιημένο ή ελεγμένο τύπου για αυτές τις τρέχουσες εκδόσεις.

Επίσημες σελίδες πεδίου εφαρμογής IEC:IEC 60038:2009+A1:2021 | IEC 60071-1:2019 | IEC 60071-2:2023 | IEC 62271-1:2017+A1:2021 | IEC 62271-102:2018+A1:2022 | IEC 62271-203:2022

Είναι τα 126 kV καθολικά για κάθε έργο 110 kV;

Όχι. Ένας προμηθευτής δεν πρέπει να υποθέσει ότι κάθε έργο 110 kV απαιτεί αυτόματα εξοπλισμό 126 kV. Η σωστή τιμή προέρχεται από την προσφορά, το πρότυπο χρησιμότητας και το ισχύον εθνικό ή διεθνές πρόγραμμα τάσης. Ορισμένα έγγραφα 110 kV ενδέχεται να χρησιμοποιούν άλλη τιμή τάσης εξοπλισμού και ο εξοπλισμός 123 kV και 126 kV δεν θα πρέπει να αντιμετωπίζεται ως εναλλάξιμος χωρίς την τεχνική έγκριση του αγοραστή.

Για προσφορές που διέπονται από IEC{0}}, ο αγοραστής πρέπει να προσδιορίσει την επιλεγμένη τιμή τάσης και τα επίπεδα μόνωσης στο τεχνικό πρόγραμμα. Για έργα CIS, Αφρικής και Μέσης Ανατολής, είναι ιδιαίτερα σημαντικό να επανεξεταστεί η πλήρης προσφορά αντί να μετατραπεί η τάση του συστήματος απευθείας σε μοντέλο εξοπλισμού. Η προσφορά πρέπει να επαναλαμβάνει την ζητούμενη τάξη τάσης και να αναφέρει κάθε απόκλιση ή διευκρίνιση.

Ποιος εξοπλισμός υποσταθμού μπορεί να έχει ισχύ 126 kV;

Όταν ένα έργο υιοθετεί την κατηγορία 126kV για εγκατάσταση 110kV, η ονομασία μπορεί να εμφανίζεται σε διάφορα χρονοδιαγράμματα κύριου-εξοπλισμού, όπως:

·Αποζεύκτες και διακόπτες γείωσης εξωτερικού χώρου.

·Διακόπτες κυκλώματος-υψηλής τάσης.

·Μετασχηματιστές ρεύματος και μετασχηματιστές τάσης.

· Αλεξικέραυνα και συναφή συγκροτήματα μόνωσης.

·Στήριξη ράβδων, δακτύλιοι και άλλος εξοπλισμός των οποίων ο συντονισμός μόνωσης πρέπει να ταιριάζει με τον σχεδιασμό του υποσταθμού.

Η ίδια ετικέτα τάσης δεν σημαίνει ότι αυτά τα προϊόντα εκτελούν την ίδια λειτουργία. Ένας αποζεύκτης παρέχει ορατή μόνωση και δεν υποκαθιστά έναν διακόπτη κυκλώματος. Κάθε συσκευή πρέπει να επιλέγεται σύμφωνα με το δικό της πρότυπο προϊόντος, τη λειτουργία μεταγωγής και τις απαιτήσεις δοκιμής.

Αποζεύκτη εξωτερικού χώρου GW4-126 ως πρακτικό παράδειγμα

Ένα πρακτικό παράδειγμα είναι τοGW4-126 εξωτερικός αποζεύκτης υψηλής τάσης. Τα δεδομένα πηγής προσδιορίζουν μια ονομαστική εφαρμογή συστήματος 110 kV, μια βαθμολογία εξοπλισμού 126 kV, συχνότητα 50 Hz και ονομαστικές{4}}τρέχουσες επιλογές 630A, 1250A, 1600A και 2000A. Ο αποζεύκτης προορίζεται για τη δημιουργία ή τη διάσπαση κυκλωμάτων υπό τάση μόνο υπό συνθήκες χωρίς φορτίο και για να παρέχει ένα ορατό κενό απομόνωσης για επιθεώρηση και συντήρηση.

GW4-126 εξωτερικός αποζεύκτης υψηλής τάσης

Η ονομαστική αιχμή και η σύντομη{0}}αντοχή ρεύματος διαφέρουν ανάλογα με την επιλεγμένη ονομαστική-τρέχουσα έκδοση. Πρέπει να ελέγχονται με βάση τον ακριβή πίνακα δεδομένων GW4-126 και το πρόγραμμα βραχυκυκλώματος του αγοραστή αντί να συναχθούν από την ονομαστική τάση 126 kV.

Σημείωση περίπτωσης μηχανικής: Επέκταση υποσταθμού 110 kV Αζερμπαϊτζάν

Το διαθέσιμο αρχείο του έργου προσδιορίζει μια επέκταση του υποσταθμού 110 kV του Αζερμπαϊτζάν για έναν ανάδοχο EPC. Επιβεβαιώνει τον ακόλουθο πρωτογενή εξοπλισμό που παρέχεται:

Τεχνική ερμηνεία: το ίδιο αρχείο επέκτασης 110 kV χρησιμοποιεί ετικέτες 110 kV και 126 kV σε διαφορετικές γραμμές εξοπλισμού. Αυτός είναι ακριβώς ο λόγος για τον οποίο ένα πρόγραμμα-επιπέδου τάσης και μόνωσης είναι πιο αξιόπιστο από το να επιλέγεται μόνο με το όνομα ενός προϊόντος. Επειδή οι εξωτερικοί διακόπτες αποσύνδεσης καθορίστηκαν στα 2000A, το εγκεκριμένο χρονοδιάγραμμα θα πρέπει επίσης να συντονίζει τα συνεχή-τρέχοντα και βραχυκύκλωμα-καθήκοντά τους με τη σχεδίαση του σταθμού μεταγωγής.

Πώς να επιλέξετε έναν αποζεύκτη εξωτερικού χώρου 126 kV

Η κατηγορία τάσης είναι μόνο το πρώτο φίλτρο. Στείλτε τις ακόλουθες πληροφορίες στον κατασκευαστή πριν επιβεβαιώσετε ένα μοντέλο ή προσφορά:

·Εφαρμοστέο πρότυπο και χρονοδιάγραμμα τάσης.Δηλώστε την ονομαστική τάση του συστήματος, την απαιτούμενη ονομασία εξοπλισμού και τα καθορισμένα επίπεδα μόνωσης.

Ονομαστικό ρεύμα.Επιβεβαιώστε τη συνεχή-τρέχουσα υπηρεσία και την απαιτούμενη ρύθμιση τερματικού.

·Αντοχή σε βραχυκύκλωμα-.Δώστε το ρεύμα μέγιστης αντοχής, το ρεύμα και τη διάρκεια σύντομης-αντοχής χρόνου.

·Διάταξη διακόπτη γείωσης-.Καθορίστε κανένα διακόπτη γείωσης, Τύπου I, Τύπου II ή το αντίστοιχο ισοδύναμο που απαιτείται από τον αγοραστή, μαζί με απαιτήσεις ασφάλισης.

·Απαιτήσεις μονωτή και ρύπανσης.Επιβεβαιώστε τη μόνωση από πορσελάνη ή σύνθετο υλικό, την απαίτηση απόστασης ερπυσμού-και τη σοβαρότητα της ρύπανσης του χώρου.

·Μηχανισμός λειτουργίας.Καθορίστε τη χειροκίνητη λειτουργία ή τη λειτουργία κινητήρα, την τάση ελέγχου, τις βοηθητικές επαφές και τις απαιτήσεις τοπικού/τηλεχειριστηρίου.

·Προϋποθέσεις τοποθεσίας.Παρέχετε υψόμετρο, ελάχιστη και μέγιστη θερμοκρασία, άνεμο, πάγο, σεισμικά και άλλα περιβαλλοντικά δεδομένα.

· Μηχανικά και δεδομένα διεπαφής.Επιβεβαιώστε την απόσταση φάσεων, τα φορτία ακροδεκτών, τους συνδετήρες, τον χάλυβα στήριξης και το εγκεκριμένο σχέδιο γενικής-διάταξης.

·Απόδειξη με έγγραφα.Αναφέρετε τα απαιτούμενα σχέδια, τις αναφορές δοκιμών, τα πιστοποιητικά, το σχέδιο επιθεώρησης, τη γλώσσα και τις απαιτήσεις χώρας προορισμού-.

Κοινά λάθη επιλογής

· Αντιμετώπιση 126kV ως κανονική τάση λειτουργίας του δικτύου.

·Υποθέτοντας ότι τα 126kV είναι υποχρεωτικά για κάθε έργο 110kV.

·Επιλογή του προϊόντος με βάση την τάση και το ονομαστικό ρεύμα, ενώ αγνοούνται τα επίπεδα αντοχής σε βραχυκύκλωμα και μόνωσης-.

·Αναμένεται ένας αποζεύκτης να διακόψει το ρεύμα φορτίου ή το ρεύμα σφάλματος όπως ένας διακόπτης κυκλώματος.

·Αντιγραφή ενός παλιού τυπικού αριθμού στην προσφορά χωρίς έλεγχο της τρέχουσας ισχύουσας έκδοσης της προσφοράς.

·Χρήση μιας παραγόμενης εικόνας εφαρμογής ως απόδειξη μιας πραγματικής εγκατάστασης έργου.

FAQ

1. Είναι το 126kV το ίδιο με το 110kV;

Όχι. Σε αυτό το πλαίσιο, τα 110 kV είναι η ονομαστική τάση του συστήματος και τα 126 kV είναι η ονομαστική τάση του εξοπλισμού που επιλέχθηκε από το έργο. Περιγράφουν σχετικές αλλά διαφορετικές σχεδιαστικές αναφορές.

2. Μπορεί να χρησιμοποιηθεί εξοπλισμός 126kV σε κάθε σύστημα 110kV;

Όχι αυτόματα. Η βαθμολογία εξοπλισμού, τα επίπεδα μόνωσης και το ισχύον πρότυπο πρέπει να ταιριάζουν με τις προδιαγραφές και την πρακτική χρησιμότητας του αγοραστή.

3. Ποια είναι η διαφορά μεταξύ εξοπλισμού 123kV και 126kV;

Και οι δύο τιμές ενδέχεται να εμφανίζονται στην τεκμηρίωση για έργα κατηγορίας 110kV- βάσει διαφορετικών πρακτικών τυποποίησης. Δεν θα πρέπει να αντικαθιστούν το ένα το άλλο χωρίς να αναθεωρηθεί η προσφορά, το πρόγραμμα μόνωσης και η έγκριση του αγοραστή.

4. Μπορεί το GW4-126 να διακόψει το ρεύμα φορτίου;

Όχι. Τα παρεχόμενα δεδομένα προϊόντος περιγράφουν το GW4-126 ως αποζεύκτη για λειτουργία υπό συνθήκες χωρίς-φορτίο και για παροχή ορατής απομόνωσης. Η διακοπή φορτίου και ρεύματος σφάλματος πρέπει να εκτελείται από την κατάλληλη συσκευή μεταγωγής, συνήθως διακόπτη κυκλώματος.

5. Ποιες διαμορφώσεις GW4-126 είναι διαθέσιμες;

Οι παρεχόμενες πληροφορίες επιβεβαιώνουν τις επιλογές πορσελάνης και σύνθετου μονωτή, τις ρυθμίσεις διακοπτών γείωσης τύπου I και τύπου II-, τους χειροκίνητους μηχανισμούς CS17 και τους μηχανισμούς κινητήρα CJ6, καθώς και μια έκδοση που είναι ανθεκτική στη ρύπανση-. Η τελική διαθεσιμότητα πρέπει να επιβεβαιωθεί για την παραγγελία και τους όρους του έργου.

6. Τι πρέπει να περιλαμβάνεται σε μια έρευνα;

Στείλτε την προδιαγραφή του έργου, την ονομαστική τάση, το ονομαστικό ρεύμα, το μέγιστο και το σύντομο χρόνο αντοχής-, τα επίπεδα μόνωσης, τη διάταξη γείωσης, τον μηχανισμό, την τάση ελέγχου, τις συνθήκες τοποθεσίας, την ποσότητα, τη χώρα προορισμού και τα απαιτούμενα έγγραφα.

Σύναψη

Η διαβάθμιση εξοπλισμού 126 kV σε ένα έργο 110 kV δεν είναι αντίφαση, αλλά ούτε και αρκεί για την έγκριση μιας προσφοράς. Ένας μηχανικός θα πρέπει να είναι σε θέση να παρακολουθεί την επιλογή από το χρονοδιάγραμμα τάσης του συστήματος στην κατηγορία εξοπλισμού, τα επίπεδα μόνωσης, τις εργασίες ρεύματος και βραχυκυκλώματος, τη λειτουργία μεταγωγής, τις συνθήκες λειτουργίας, τις διεπαφές και τα υποστηρικτικά τεκμήρια δοκιμών. Αυτή η ιχνηλασιμότητα είναι πιο σημαντική από τον αριθμό μοντέλου μόνο.
