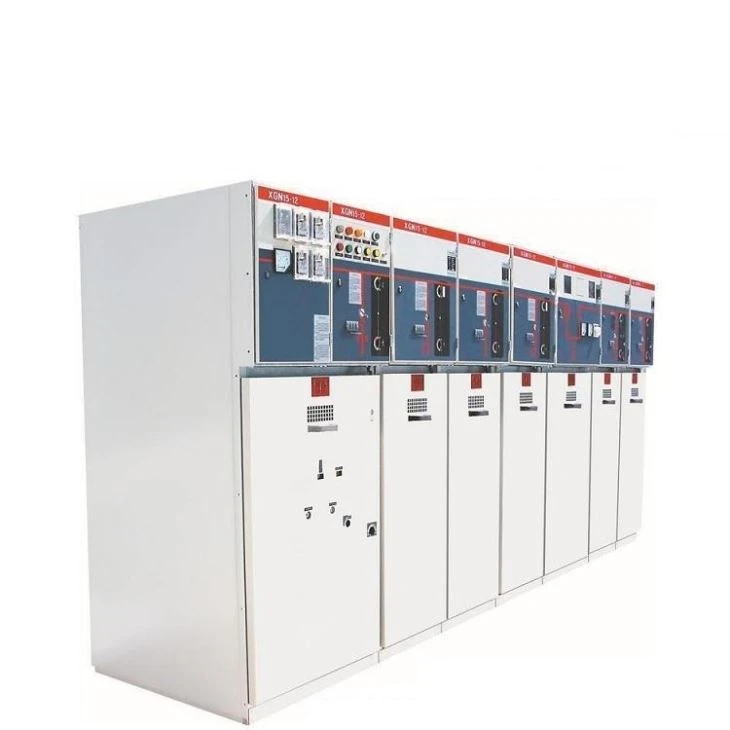

33kV SF6 RMU

Το FYG-12 φουσκωτό μεταλλικό στεγανοποιητικό SF6 μεταλλικό στεγανοποιητικό κύκλωμα δακτυλιοειδούς διακόπτη δικτύου έχει περάσει τη δοκιμή τύπου του εθνικού κρυφού ηλεκτρικού κέντρου δοκιμών.

Αποστολή ερώτησής

Περιγραφή

Ο πίνακας διακόπτη είναι αρθρωτός τρόπος λειτουργίας, ο οποίος μπορεί να συνδυαστεί σύμφωνα με διαφορετικούς σκοπούς. Με το συνδυασμό σταθερών και επεκτάσιμων μονάδων, ο οποίος υποσταθμός ανταποκρίνεται στην ανάγκη της εύκαμπτης χρήσης συμπαγών διακοπτών.

Φουσκωτό δαχτυλίδι FYG-12 χωρίζεται σε μη επεκτάσιμη τυπική διαμόρφωση και επεκτάσιμη τυπική διαμόρφωση. Λόγω του συνδυασμού πλήρους μονάδας και μισής μονάδας και της δικής του δυνατότητας κλιμάκωσης, έχει εξαιρετικά ιδιαίτερη ευελιξία. Το φουσκωτό ντουλάπι FYG-12 εφαρμόζει πρότυπο GB. Κάτω από την κατάσταση του εσωτερικού (20 ℃) τρέξτε τη διάρκεια ζωής του σχεδιασμού πάνω από 30 χρόνια.

Παράμετρος:

1. Ονομαστική τάση: 33kV

2. Μέγιστη τάση λειτουργίας: 36kV

3. Ονομαστική συχνότητα: 50Hz

Τάση αντοχής συχνότητας ισχύος 4.1s: 85kV (πραγματική τιμή)

5. Τάση παλμού αστραπής: 185kV (μέγιστη τιμή)

6. Ονομαστικό κύριο κύκλωμα ρεύματος: 385A

7. Ονομαστικό ρεύμα θερμικής σταθερότητας: 31,5kA / 4s (πραγματική τιμή)

8. Ονομαστικό δυναμικό σταθερό ρεύμα: 80kA (μέγιστη τιμή)

Χαρακτηριστικά:

1. Το αέριο SF6 στο ντουλάπι γεμάτο με αέριο χρησιμοποιείται ως μέσο πυρόσβεσης και μόνωσης

2. Ο πίνακας διακοπτών είναι μια πλήρως κλειστή και πλήρως μονωμένη δομή. η ράβδος διαύλου και τα ζωντανά μέρη της μηχανής διακόπτη είναι πλήρως κλεισμένα στο κέλυφος από ανοξείδωτο χάλυβα.

3. Το ντουλάπι διακόπτη λειτουργεί κανονικά και το προϊόν είναι χωρίς συντήρηση για όλη τη ζωή.

Περιβαλλοντικές συνθήκες:

(1) Κατάλληλο υψόμετρο: 0002000m Κατάλληλο

(2) Θερμοκρασία: -40 ℃ ~ +55 ℃ Σχετική

(3) Υγρασία: Καθημερινός μέσος όρος ≤95%, μηνιαίος μέσος όρος ≤90%

(4) Διαβάθμιση ζημιών από σεισμούς: ≤ Επίπεδο 8

Για άλλες τάσεις SF6 RMU, επικοινωνήστε απευθείας με την εξυπηρέτηση πελατών για περισσότερες πληροφορίες.
