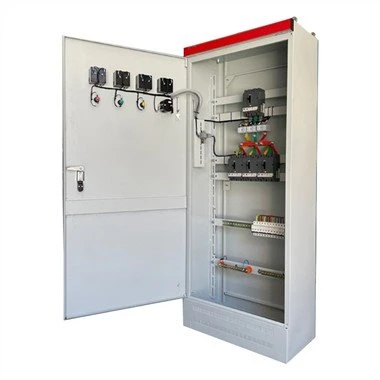

Κουτί ντουλαπιού πίνακα 415v 400v LV Εισερχόμενος εξερχόμενος πίνακας διακοπτών
Οι συσκευές διανομής χαμηλής τάσης, επίσης γνωστές ως συσκευές διανομής χαμηλής τάσης, χρησιμοποιούνται κυρίως στο τμήμα διανομής χαμηλής τάσης του συστήματος ισχύος και συχνά εγκαθίστανται στο δωμάτιο διανομής. Αποτελείται από μπλοκ ακροδεκτών, διάφορους διακόπτες, εξοπλισμό προστασίας (διακόπτες αέρα, ασφάλειες κ.λπ.), εξοπλισμό μέτρησης (Βολτόμετρο, Αμπερόμετρο κ.λπ.), και εξοπλισμό μέτρησης (μετρητές ενεργού και αέργου ισχύος κ.λπ.).
Περιγραφή
Κουτί ντουλαπιού πίνακα εισερχόμενων εξερχόμενων διακοπτών 415v 400v LV
Περιγραφή προϊόντων
Χωρίζεται σε δύο τύπους: τύπος συρταριού και σταθερός τύπος. Ο σταθερός τύπος αναφέρεται στη σταθερή εγκατάσταση, ενώ ο τύπος συρταριού αναφέρεται στην ευέλικτη συναρμολόγηση ορισμένων ηλεκτρικών εξαρτημάτων σε διάφορες λειτουργικές μονάδες σύμφωνα με ένα συγκεκριμένο σχήμα κυκλώματος και στη συνέχεια σε πίνακα διανομής (ερμάριο). Κάθε λειτουργική μονάδα είναι παρόμοια με ένα συρτάρι, αλλά μπορεί να τραβηχτεί προς τα έξω ή όπως το UI, γι' αυτό ονομάζεται επίσης pull-out τύπος. Συνήθως τοποθετείται εκτός τοίχου και μπορεί να διατηρηθεί και στις δύο πλευρές.
Οι λειτουργίες του συστήματος διανομής χαμηλής τάσης είναι γενικά οι εξής:
1. Διαμορφώστε εύλογα το τροφοδοτικό.
2. Όταν υπάρχει σφάλμα στο κύκλωμα, είναι επωφελές να ελέγχετε το εύρος του σφάλματος και να διευκολύνετε τον γρήγορο εντοπισμό και την εξάλειψη του σημείου σφάλματος.
3. Εύκολη διευθέτηση συντήρησης γραμμής σε τμήματα χωρίς την ανάγκη μεγάλης κλίμακας διακοπών ρεύματος.
4. Βολική τοποθέτηση διαφόρων προστατευτικών διατάξεων μέσα στο ερμάριο διανομής (όπως ασφάλειες για την αποφυγή βραχυκυκλωμάτων, διακόπτες αέρα για αποφυγή υπερφόρτωσης κ.λπ.).
Στη σημερινή ταχεία ανάπτυξη του πλήρους εξοπλισμού ισχύος, η ασφαλής και σταθερή λειτουργία των συστημάτων διανομής χαμηλής τάσης είναι ζωτικής σημασίας. Με την πολυπλοκότητα και το βάθος των πεδίων της βιομηχανίας ηλεκτρικής ενέργειας και των εφαρμογών, έχει αυξηθεί επίσης η πιθανότητα δυσλειτουργιών του διανομέα χαμηλής τάσης.
Τυπικά προβλήματα που μπορεί να προκύψουν στους διακόπτες χαμηλής τάσης περιλαμβάνουν την αδυναμία κλεισίματος των αυτόματων διακοπτών, την αδυναμία ανοίγματος του κεντρικού διακόπτη στην εισερχόμενη καμπίνα, την αντιστροφή ή μη περιστροφή της κύριας μετρητικής άεργου ισχύος, την αδυναμία του συρταριού να περιστροφή του μετρητή και η αδυναμία αυτόματης εναλλαγής μεταξύ διπλών πηγών ενέργειας
Ο διακόπτης χαμηλής τάσης της σειράς GCK/GCS/MNS/GGD (εφεξής σύντομος ως εξοπλισμός διανομής) είναι μια πλήρης συσκευή διανομής ισχύος για 3,6~24 kV,3-φασικό AC 50Hz, τμηματοποιημένο σύστημα ενός διαύλου και ενός διαύλου. Χρησιμοποιείται κυρίως για τη μετάδοση ισχύος μεσαίων/μικρών γεννητριών σε σταθμούς ηλεκτροπαραγωγής. Λήψη ισχύος, μετάδοση για υποσταθμούς σε συστήματα διανομής και ισχύος εργοστασίων, ορυχείων και επιχειρήσεων και εκκίνηση μεγάλου κινητήρα υψηλής τάσης κ.λπ., για έλεγχο, προστασία και παρακολούθηση του συστήματος. Ο εξοπλισμός διανομής πληροί τα IEC298, GB3906-91. Εκτός από τη χρήση με οικιακό διακόπτη κενού VS1, μπορεί επίσης να χρησιμοποιηθεί με 3AH5 από την οικιακή Siemens ZN65A, και VB2 από GE, κ.λπ., είναι πραγματικά μια συσκευή διανομής ισχύος με καλές επιδόσεις. Προκειμένου να ικανοποιηθεί η απαίτηση για τοποθέτηση σε τοίχο και συντήρηση στο μπροστινό μέρος, ο πίνακας διακοπτών είναι εξοπλισμένος με έναν ειδικό μετασχηματιστή ρεύματος, έτσι ώστε ο χειριστής να μπορεί να τον συντηρεί και να τον επιθεωρεί μπροστά από την κοπή
Περιβάλλον εξυπηρέτησης
α) Θερμοκρασία αέρα: Μέγιστη θερμοκρασία: συν 40 βαθμοί. Ελάχιστη θερμοκρασία:-15 βαθμοί
β) Υγρασία: Μηνιαία μέση υγρασία 95 τοις εκατό ; Ημερήσια μέση υγρασία 90 τοις εκατό.
γ) Υψόμετρο από την επιφάνεια της θάλασσας: Μέγιστο υψόμετρο εγκατάστασης: 1000M.
δ) Ο ατμοσφαιρικός αέρας που δεν είναι εμφανώς μολυσμένος από διαβρωτικά και εύφλεκτα αέρια, ατμούς κ.λπ.
ε) Όχι συχνό βίαιο κούνημα
|
Βαθμός προστασίας |
1P40 |
|
Ονομαστική τάση λειτουργίας |
AC, 380 (Β) |
|
Συχνότητα |
50 Hz |
|
Ονομαστική τάση μόνωσης |
660V |
|
Συνθήκες εργασίας |
|
|
περιβάλλον |
Εντός κτίριου |
|
Υψόμετρο |
Μικρότερο ή ίσο με 2000μ |
|
Θερμοκρασία περιβάλλοντος |
-5 βαθμός ~ συν 40 μοίρες |
|
Η ελάχιστη θερμοκρασία υπό αποθήκευση και μεταφορά |
-30 βαθμός |
|
Σχετική πείνα |
Λιγότερο ή ίσο με 90 τοις εκατό |
|
Χωρητικότητα κινητήρα ελέγχου (kW) |
0.4~155 |
Φωτογραφία προϊόντων
Εργαστήριο εργοστασίου
Συσκευασία & παράδοση
Εκθεση
Συχνές ερωτήσεις
Ε5: Είναι διαθέσιμο το OEM/ODM;
Α: Ναι, είναι! Τα προϊόντα μας μπορούν να προσαρμοστούν. Έχουμε ομάδες σχεδιασμού και μηχανικών, μπορούμε να προσαρμόσουμε τα προϊόντα σύμφωνα με το σχέδιο ή τις απαιτήσεις των πελατών.
Ε6: Είστε κατασκευαστής ή εμπορική εταιρεία;
Α: Είμαστε εργοστάσιο, Ως 100 τοις εκατό επαγγελματίας κατασκευαστής με 20ετή εμπειρία κατασκευαστή, θα μπορούσαμε να παράγουμε προϊόντα σύμφωνα με τις απαιτήσεις των πελατών και θα μπορούσαμε επίσης να ελέγξουμε την ποιότητα των προϊόντων 100 τοις εκατό.
Ε7: Μπορεί η τιμή να διαπραγματευτεί;
Α: Ναι, η τιμή είναι συζητήσιμη. Μπορεί να αλλάξει ανάλογα με την ποσότητα ή τη συσκευασία σας
Ε8: Τι λέτε για την επιθεώρηση;
Α: Έχουμε ολόκληρο το σύστημα επιθεώρησης από την πρώτη ύλη έως τα τελικά προϊόντα που περιλαμβάνει δοκιμή αύξησης θερμοκρασίας, δοκιμή τύπου αγωγού δοκιμής ψεκασμού αλατιού, δοκιμή μηχανικής ζωής.
Ε9: Τι είναι οι όροι πληρωμής;
Α: TT, Paypal, Western Union, εμπορική διασφάλιση Alibaba και L/C είναι αποδεκτά. 30 τοις εκατό T/T εκ των προτέρων, 70 τοις εκατό υπόλοιπο πριν από την αποστολή.
Ε10: Ποια είναι η υπηρεσία που προσφέρει η εταιρεία;
Α: Έχουμε την επαγγελματική ομάδα μηχανικών που μπορεί να σχεδιάσει και να αναπτύξει το καλούπι για να φτάσει σε διαφορετικές απαιτήσεις πελατών.
Έχουμε επίσης την ομάδα πωλήσεων για να προσφέρουμε καλή εξυπηρέτηση από την προπώληση έως την μετά την πώληση.
Αυτό το προϊόν είναι συνήθως προσαρμοσμένο.
Είμαστε κατασκευαστής και έχουμε ένα επαγγελματικό τεχνικό τμήμα που μπορεί να σχεδιάσει και να παρέχει λύσεις σύμφωνα με τις ανάγκες των πελατών.
Επικοινωνήστε με το προσωπικό πωλήσεών μας για να λάβετε σχέδια σχεδίασης
Ακολουθούν τα παραδείγματα πελατών μας για αναφορά
Νεπάλ πελάτες
| Αποσυρόμενος διακόπτης GCS LV | ||
| S.N. | Προδιαγραφές | Ναι/Όχι/Εάν υπάρχει |
| Ηλεκτρικός πίνακας (αποσπώμενος πίνακας διακοπτών χαμηλής τάσης) | ||
| Κατασκευαστής | ||
| Μάρκα | ||
| Τύπος/Μοντέλο | ΕΠΥ | |
| Χώρα προέλευσης | ||
| 1 | Περιγραφή Λειτουργίας | |
| 1.1 | Είναι μια ομάδα αποσπώμενων ντουλαπιών διακοπτών χαμηλής τάσης που μπορεί να λειτουργήσει εύκολα και με ασφάλεια. | |
| 2 | Λειτουργικές Απαιτήσεις | |
| 2.1 | Η παροχή ηλεκτρικού ρεύματος μπορεί να αποσυνδεθεί χειροκίνητα και αυτόματα κατά τη διάρκεια υπερφόρτωσης και βραχυκυκλώματος. | |
| 3 | Διαμόρφωση συστήματος | |
| 3.1 | Αποσπώμενο ερμάριο διακοπτών χαμηλής τάσης με όλα τα απαραίτητα εξαρτήματα και χάλκινη ράβδο | |
| 4 | Τεχνικές προδιαγραφές | Ακροαματικότητα |
| 4.1 | Ονομαστική τάση στο κύριο κύκλωμα | 400V |
| 4.2 | Ονομαστική συχνότητα | 50 Hz |
| 4.3 | Ονομαστική τάση μόνωσης | 690V (1000V) |
| 4.4 | Μέγιστο ρεύμα λειτουργίας του κύριου ζυγού (χάλκινο) | 1000A |
| 4.5 | Ονομαστικό ρεύμα αντοχής του κύριου ζυγού | 100KA/1s |
| 4.6 | Επίπεδο Προστασίας | ΙΡ40 |
| 4.7 | Λειτουργία | Χειροκίνητη και Αυτόματη |
| 4.8 | Μεταλλικός τύπος συρταριού | 8E ή 16E ή Ισοδύναμο |
| 4.8.1 | Συρτάρι 400Α | 1 Αρ. |
| 4.8.2 | Συρτάρι 300Α | 1 Αρ. |
| 4.8.3 | Συρτάρι 250Α | 1 Αρ. |
| 4.8.4 | Συρτάρι 200Α | 2 Αρ. |
| 4.8.5 | Συρτάρι 150Α | 2 Αρ. |
| 4.8.6 | Συρτάρι 100Α | 2 Αρ. |
| 4.9 | Εξωτερική Διάσταση | Περίπου (80cm X 105cm X 220cm) |
| 4.10 | Κάθε συρτάρι πρέπει να έχει 3-ψηφιακό ή αναλογικό αμπερόμετρο για τη μέτρηση του ρεύματος 3-φάσης (RYB) ξεχωριστά | |
| 4.11 | Ο ζυγός πρέπει να είναι από χαλκό τριφασικό τετράσυρμα με προστατευτική γείωση (R,Y,B,N,PE). | |
| 4.12 | Το MCCB πρέπει να είναι υψηλής ποιότητας και ευαίσθητο | |
| 4.13 | Ο μηχανισμός λειτουργίας των συρταριών πρέπει να είναι εύκολος και ομαλός. | |
| 4.14 | Η λαβή του συρταριού πρέπει να είναι πολύ μονωμένη και ανθεκτική | |
| 4.15 | Η εξωτερική διάσταση πρέπει να ταιριάζει περίπου με (80cm X 105cm X 220cm) | |
| 4.16 | Το εξωτερικό σχέδιο και το χρώμα πρέπει να ταιριάζουν σύμφωνα με το σχέδιο όπως φαίνεται στην εικόνα | |
| 5 | Δίσκος Busbar | |
| 5.1 | Ο δίσκος της ράβδου διαύλου πρέπει να εγκατασταθεί στο επάνω μέρος του διαμερίσματος της λειτουργικής μονάδας και η γραμμή σύνδεσης και η κοινή τροφοδοσία μπορούν να τοποθετηθούν στο δίσκο | |
| 5.2 | Ο απαιτούμενος αριθμός Busbar θα πρέπει να συνδεθεί από το υπάρχον σύστημα στο εγκατεστημένο ερμάριο με παξιμάδι/σύστημα κορμού Busbar σύμφωνα με την απαίτηση | |
| 6 | Αξεσουάρ, ανταλλακτικά και αναλώσιμα | |
| 6.1 | Πρέπει να παρέχεται επιπλέον (εφεδρική) λαβή (λαβή αλλαγής) για κάθε συρτάρι | 18 τεμ |
ΕΑΝ ΧΡΕΙΑΖΕΤΑΙ ΠΕΡΙΣΣΟΤΕΡΕΣ ΛΕΠΤΟΜΕΡΕΙΕΣ, ΕΠΙΚΟΙΝΩΝΗΣΤΕ ΜΑΖΙ ΜΑΣ
