Μεταλλικό θωρακισμένο διακόπτη 40,5kv

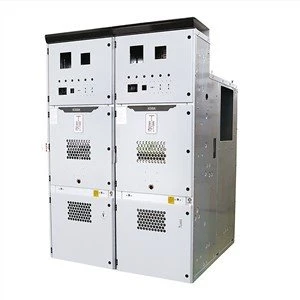

Ο μεταλλικός θωρακισμένος διακόπτης KYN61-40.5 έχει σχεδιαστεί σύμφωνα με τον θωρακισμένο μεταλλικό εξοπλισμό διανομής στο GB3906-2006. Είναι κατάλληλο για τριφασική ονομαστική τάση AC 40.5kV, ονομαστική συχνότητα ισχύος 50Hz. Χρησιμοποιείται για τη λήψη και διανομή ηλεκτρικής ενέργειας και τον έλεγχο, την προστασία και τον εντοπισμό κυκλωμάτων.

Τεχνικές προδιαγραφές

Ονομαστική τάση (KV): 40.5

Τάση αντοχής συχνότητας ισχύος (KV): 95 (1min)

Τάση αντοχής παλμών (KV): 185

Ονομαστική συχνότητα: 50Hz

Ονομαστικό ρεύμα (Α): 1250/1600/2000

Ονομαστικό ρεύμα θερμικής σταθερότητας (KA 4S): 25/31.5/40

Ονομαστικό ρεύμα δυναμικής σταθερότητας (ΚΑ): 63/80

Ονομαστικό ρεύμα διακοπής βραχυκυκλώματος (ΚΑ): 25/31.5/40

Ονομαστικό ρεύμα δημιουργίας βραχυκυκλώματος (ΚΑ): 63/80

Ονομαστική τάση (V) ανοίγματος και κλεισίματος και βοηθητικών κυκλωμάτων DC: 24, 36, 48, 60, 110, 220, AC: 110, 220

Επίπεδο προστασίας: IP3X

Χρησιμοποιήστε περιβαλλοντικές συνθήκες

(1) Κανονικές περιβαλλοντικές συνθήκες

1. Το ανώτερο όριο θερμοκρασίας αέρα περιβάλλοντος: +40 ​​℃, το κατώτερο όριο: -10 ℃, και η ημερήσια μέση θερμοκρασία δεν υπερβαίνει τα 35 ℃.

2. Το υψόμετρο δεν υπερβαίνει τα 1000μ.

3. Η σχετική θερμοκρασία περιβάλλοντος δεν υπερβαίνει το 95% ημερησίως και ο μηνιαίος μέσος όρος δεν υπερβαίνει το 90%.

4. Η ένταση του σεισμού δεν υπερβαίνει τους 8.

5. Η μέση ημερήσια τιμή πίεσης υδρατμών δεν υπερβαίνει τα 2,2Kpa και η μηνιαία μέση τιμή δεν υπερβαίνει τα 1,8kpa.

6. Δεν υπάρχει κίνδυνος πυρκαγιάς, σοβαρή ρύπανση, χημική διάβρωση και σοβαρή θέση σε αυτό το κτίριο.

(2) Ειδικές συνθήκες εργασίας, επικοινωνήστε μαζί μας

Κύρια χαρακτηριστικά

1. Η δομή του ντουλαπιού υιοθετεί τον συναρμολογημένο τύπο και ο διακόπτης υιοθετεί τη δομή τύπου δαπέδου χειροκίνητης καρότσας.

2. Εξοπλισμένο με έναν νέο τύπο συνθετικού μονωμένου διακόπτη κενού και έχει τα χαρακτηριστικά καλής εναλλαξιμότητας και απλότητας.

3. Ένας μηχανισμός ώθησης με βιδωτό παξιμάδι είναι εγκατεστημένος στο πλαίσιο της χειροκίνητης καρότσας, ο οποίος μπορεί εύκολα να μετακινήσει τη χειροκίνητη καρότσα και να αποτρέψει την κακή λειτουργία από τη βλάβη της δομής πρόωσης.

4. Όλες οι λειτουργίες μπορούν να πραγματοποιηθούν με την πόρτα του ντουλαπιού κλειστή.

5. Η σύμπλεξη μεταξύ του κύριου διακόπτη, της χειρολαβής και της πόρτας του ντουλαπιού διακόπτη υιοθετεί την υποχρεωτική μέθοδο μηχανικού κλειδώματος

6. Υπάρχει άφθονος χώρος στο καλωδιακό δωμάτιο και μπορούν να συνδεθούν πολλά καλώδια.

7. Ο διακόπτης γρήγορης γείωσης χρησιμοποιείται για γείωση και κλείσιμο βραχυκυκλώματος.

8. Το επίπεδο προστασίας του κελύφους είναι IP3X και το επίπεδο προστασίας είναι IP2X όταν ανοίγει η πόρτα της αίθουσας χειραποσκευών.

9. Το προϊόν συμμορφώνεται με το GB3906-2006, DL/T 04-2007 και υιοθετεί το διεθνές πρότυπο IEC 928 με αναφορά.
