Εσωτερικός εξοπλισμός μετάδοσης δύναμης επιτροπής switchgear

Περιγραφή

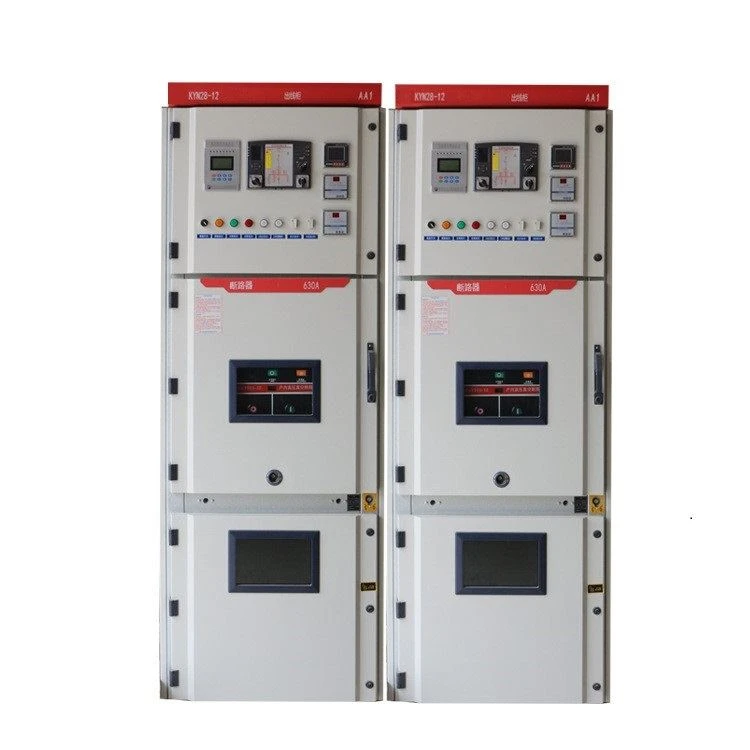

Ο εσωτερικός εξοπλισμός μετάδοσης δύναμης επιτροπής συσκευών μεταγωγής συσκευών μεταγωγής KYN28A-12 11kV είναι κατάλληλος για το τριφασικό πλέγμα δύναμης εναλλασσόμενου ρεύματος 50Hz 3.6~15kV. Ο εξοπλισμός μπορεί να χρησιμοποιηθεί για τη διανομή και τον έλεγχο δύναμης, την παρακολούθηση και την προστασία των κυκλωμάτων δύναμης. Μπορεί να εφαρμοστεί σε συστήματα μονών λεωφορείων και δύο λεωφορείων. Το προστατευτικό κάλυμμα αποτελείται από αλουμίνιο, ψευδάργυρο και μπουλόνια, και έχει υψηλή μηχανική αντοχή. Η ζωγραφισμένη πόρτα του υπουργικού συμβουλίου κάνει τη συσκευή να φαίνεται όμορφη και γενναιόδωρη.

Περιβάλλον λειτουργίας:

1) Περιβαλλοντική θερμοκρασία: -10°C- +40°C

2) Υψόμετρο: υψηλής πίεσης ≤1000Meter, χαμηλή πίεση ≤2000Meter (εάν υπερβαίνει, το τεχνικό τμήμα θα σχεδιάσει ειδικά)

3) Σχετική υγρασία: ≤85%

4) Σεισμική δύναμη: ≤8 επίπεδο

5) Κατάλληλος για τις θέσεις χωρίς την πυρκαγιά, κανένας κίνδυνος έκρηξης, καμία σοβαρή ρύπανση, καμία χημική διάβρωση, καμία σοβαρή δόνηση

Σχεδιασμός και δομή:

Το ηλεκτρικό γραφείο διακοπτών είναι μέταλλο πουστρώνεται. Ο δομικός σχεδιασμός του είναι σύμφωνος με τα πρότυπα GB3906-91, IEC298, DL404 και DL402. Η δομή κοχυλιών αποτελείται από τις πλάκες χάλυβα με την κάμψη και τη συγκόλληση, και συνδέεται με τα μπουλόνια. Η επιτροπή οχημάτων εκτός δρόμου είναι η πόρτα του γραφείου. Οι βραχίονες του ντουλαπιού χωρίζονται σε δωμάτιο διακοπτών, κύρια αίθουσα λεωφορείων, αίθουσα καλωδίων και αίθουσα αναμετάδοσης από τα χωρίσματα μετάλλων. Το επίπεδο προστασίας ολόκληρου του κελύφους και των διαμερισμάτων έχει φτάσει στο IP2X. Όλες οι μεταλλικές κατασκευές είναι αξιόπιστα γειωμένες. Όλα τα διαμερίσματα του συστήματος του κύριου κυκλώματος διαθέτουν κανάλια απελευθέρωσης πίεσης για ανεξάρτητη εξάτμιση.

3.6KV συσκευές διακοπής υψηλής τάσης

3.6KV συσκευές διακοπής υψηλής τάσης			Τεχνική παράμετρος
Ονομαστική τάση		Kv	3.6	7.2	12
Εκτιμημένος σύντομος χρόνος		Kv	24	32	42
Εκτιμημένος φωτισμός		Kv	40	60	75
Ονομαστική συχνότητα		Hz		50
Εκτιμημένο ρεύμα		A	630 1250 1600 2000 2500
Εκτιμημένο βραχυκύκλωμα		Ka	20 25 31.5 40 50
Ονομαστική τιμή κορυφής		Ka	50 63 80 100 125
Εκτιμημένος έλεγχος		V	AC110/220, DC110/220
Διάσταση (πλάτοςβάθοςύψος)	KYN28A-12	Mm	(800/1000)15002300
	XGN2-12	Mm	110012002650
	HXGN-12	Mm	(375/500)9001850

24KV συσκευές διακοπής υψηλής τάσης

24KV συσκευές διακοπής υψηλής τάσης			Τεχνική παράμετρος
Ονομαστική τάση		Kv	24-15
Εκτιμημένος σύντομος χρόνος		Kv	65
Εκτιμημένος φωτισμός		Kv	125
Ονομαστική συχνότητα		Hz	50
Εκτιμημένο ρεύμα		A	630 1250 1600 2000 2500
Εκτιμημένο βραχυκύκλωμα		Ka	25 31.5
Ονομαστική τιμή κορυφής		Ka	63 80
Εκτιμημένος έλεγχος		V	AC110/220, DC110/220
Διάσταση (πλάτοςβάθοςύψος)	KYN28A-24	Mm	100018002450
