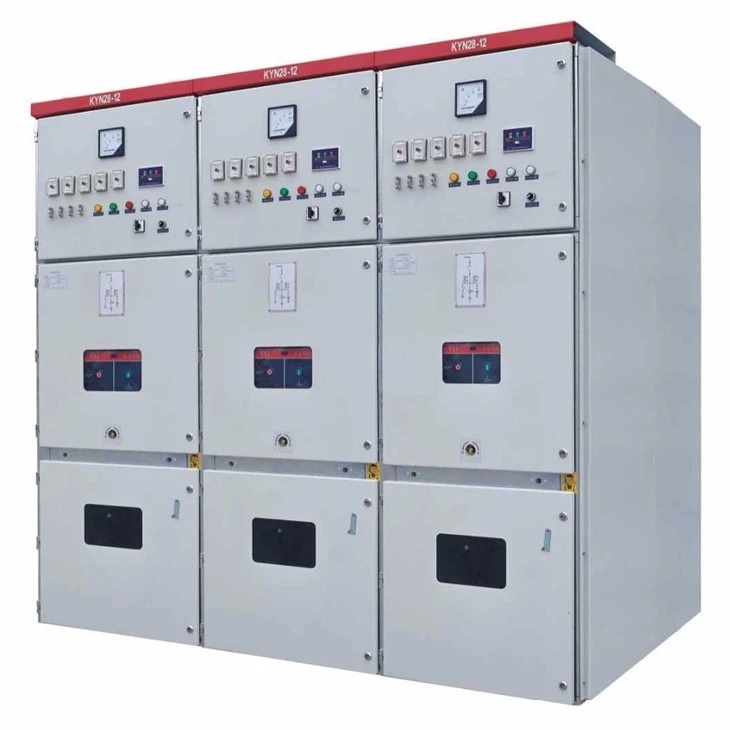

KYN28-12 Ερμάριο διανομής ισχύος HV Ηλεκτρικός διακόπτης με μεταλλική επένδυση

KYN28-12 Ερμάριο διανομής ισχύος HV Ηλεκτρικός διακόπτης με μεταλλική επένδυση



Αποσπώμενο κλειστό ερμάριο διακόπτη σειράς KYN με μεταλλική επένδυση (ονομάζεται εν συντομία ντουλάπι διακόπτη). Ισχύει για λήψη ρεύματος

και διανομή στο σύστημα τομής 3.6-12Kv τριφασικό AC 50Hz μονής ράβδου διαύλου και μονού διαύλου. Έχει τις λειτουργίες του

έλεγχος, προστασία και παρακολούθηση του κυκλώματος.

Συνθήκες Εξυπηρέτησης

◎ Θερμοκρασία αέρα περιβάλλοντος: -15 βαθμοί ~+40 βαθμοί ;

◎ Σχετική υγρασία: Ημερήσια μέση τιμή 95% και ημερήσια μέση πίεση υδρατμών < 2,2 kPa.

◎ Μηνιαίος μέσος όρος «90%» και μηνιαίος μέσος όρος πίεσης υδρατμών < 1,8 kPa.

© Υψόμετρο: ^1000m;

◎ Σεισμική ένταση: όχι πέρα ​​από το Ms8.

◎ Ο αέρας του περιβάλλοντος πρέπει να είναι απαλλαγμένος από διαβρωτικά ή εύφλεκτα αέρια ή ατμούς.

◎ Δεν υπάρχει εμφανής δόνηση.

Βασικές τεχνικές παράμετροι
Μετρημένη ηλεκτρική τάση	.....................................	kV	3.6,7.2,12
Ονομαστική συχνότητα	.....................................	Hz	50
Ονομαστικό ρεύμα του διακόπτη κυκλώματος	.....................................	A	630/4000
Ονομαστικό ρεύμα του εξοπλισμού διανομής	.....................................	A	630/4000
Ονομαστικό ρεύμα αντοχής βραχείας διάρκειας (4S)	.....................................	kA	20,25,31.5,40
Ονομαστικό ρεύμα αντοχής αιχμής (αιχμή)	.....................................	kA	50,63,80,100
Ονομαστικό ρεύμα διακοπής βραχυκυκλώματος	.....................................	kA	20,25,31.5,40
Ονομαστικό επίπεδο μόνωσης 1 λεπτό συχνότητα ισχύος τάση αντοχής	Πόλος σε πόλο, πόλο με έδαφος	kV	24,32,42
	Μεταξύ ανοιχτών επαφών	kV	24,32,48
Τάση αντοχής σε κεραυνούς (αιχμή)	Πόλος σε πόλο, πόλο με έδαφος	kV	40,60,75
	Μεταξύ ανοιχτών επαφών	kV	46,70,85
Το κέλυφος είναι IP4X και είναι IP2X όταν ανοίγει η πόρτα του διαμερίσματος και η πόρτα του θαλάμου του διακόπτη κυκλώματος

Χαρακτηριστικά

1: ΑΥΣΤΗΡΟ βήμα προστασίας για την εξασφάλιση της προσωπικής ασφάλειας

2: Η αίθουσα καλωδίων μπορεί να εγκατασταθεί έως και 9 καλώδια μονού πυρήνα

3: Οι θέσεις λειτουργίας και δοκιμής θα καθοριστούν για το καροτσάκι και και οι δύο θέσεις είναι εξοπλισμένες με ασφαλή και αξιόπιστη συσκευή εντοπισμού θέσης και συσκευή προβολής

4: Το περίβλημα είναι πλήρως συναρμολογημένο από αλουμίνιο και γαλβανισμένο χάλυβα πλάκας, τα οποία κατεργάζονται και κάμπτονται με εργαλειομηχανή και στη συνέχεια βιδώνονται.

5: Έχει υψηλή μηχανική αντοχή και εξασφαλίζεται η τακτοποίηση και η ομορφιά του.

6: Η πόρτα του πίνακα διανομής ψεκάζεται με πλαστικό, έχει επίσης ισχυρή ικανότητα αντοχής στην κρούση και αντιδιαβρωτική προστασία.

7: Ο κύριος διακόπτης μπορεί να είναι εφοδιασμένος με διακόπτη κενού VD4 και διακόπτη σταθερού τύπου φορτίου σειράς C3 από την ABB, διάφοροι εγχώριοι διακόπτες κενού (όπως VS1, VH1, VK, ZN28) μπορούν επίσης να παρέχονται αντί του ίδιου εξωτερικού προϊόντα.

8: Η μπροστινή πόρτα έχει τοποθετηθεί με παράθυρο παρατήρησης για έλεγχο της κατάστασης λειτουργίας των εξαρτημάτων μέσα στο δωμάτιο































Ε5: Είναι διαθέσιμο το OEM/ODM;

Α: Ναι, είναι! Τα προϊόντα μας μπορούν να προσαρμοστούν. Έχουμε ομάδες σχεδιασμού και μηχανικών, μπορούμε να προσαρμόσουμε τα προϊόντα σύμφωνα με το σχέδιο ή τις απαιτήσεις των πελατών.



Ε6: Είστε κατασκευαστής ή εμπορική εταιρεία;
Α: Είμαστε εργοστάσιο, Ως 100% επαγγελματίας κατασκευαστής με 20ετή εμπειρία κατασκευαστή, θα μπορούσαμε να παράγουμε προϊόντα σύμφωνα με τις απαιτήσεις των πελατών και θα μπορούσαμε επίσης να ελέγξουμε την ποιότητα των προϊόντων 100%.



Ε7: Μπορεί η τιμή να διαπραγματευτεί;

Α: Ναι, η τιμή είναι συζητήσιμη. Μπορεί να αλλάξει ανάλογα με την ποσότητα ή τη συσκευασία σας



Ε8: Τι λέτε για την επιθεώρηση;

Α: Έχουμε ολόκληρο το σύστημα επιθεώρησης από την πρώτη ύλη έως τα τελικά προϊόντα που περιλαμβάνει δοκιμή αύξησης θερμοκρασίας, δοκιμή τύπου αγωγού δοκιμής ψεκασμού αλατιού, δοκιμή μηχανικής ζωής.



Ε9: Τι είναι οι όροι πληρωμής;

Α: TT, Paypal, Western Union, εμπορική διασφάλιση Alibaba και L/C είναι αποδεκτά. 30% T/T εκ των προτέρων, 70% υπόλοιπο πριν από την αποστολή.



Ε10: Ποια είναι η υπηρεσία που προσφέρει η εταιρεία;

Α: Έχουμε την επαγγελματική ομάδα μηχανικών που μπορεί να σχεδιάσει και να αναπτύξει το καλούπι για να φτάσει σε διαφορετικές απαιτήσεις πελατών.

Έχουμε επίσης την ομάδα πωλήσεων για να προσφέρουμε καλή εξυπηρέτηση από την προπώληση έως την μετά την πώληση.







Αυτό το προϊόν είναι συνήθως προσαρμοσμένο.
Είμαστε κατασκευαστής και έχουμε ένα επαγγελματικό τεχνικό τμήμα που μπορεί να σχεδιάσει και να παρέχει λύσεις σύμφωνα με τις ανάγκες των πελατών.
Κάντε κλικ στο παρακάτω κουμπί για να μας στείλετε τις πληροφορίες και το προσωπικό πωλήσεών μας θα επικοινωνήσει μαζί σας για να σας παράσχει τα σχέδια σχεδίασης



Ακολουθούν τα παραδείγματα πελατών μας για αναφορά

Βιετναμέζοι πελάτες

Φύλλο δεδομένων
1.1 710-512-01-Κύριος Υποσταθμός MVS1
Εισερχόμενος διακόπτης A01 B01 2
No Components Specification Unit Qty Maker
1 VCB
HVX12-50-31-F 275 mm
Υψόμετρο Μικρότερο ή ίσο με 2000μ
Τάση ανοίγματος DC220V
Τάση κλεισίματος DC220V
Τάση αποθήκευσης ενέργειας DC220V
Σετ 1 Κίνα
2 VT JDZ-10 10KV/√3/0.1KV/√3 Σετ 3 Κίνα
3 CT
LZZBJ9-12 3000/1A 5P20 10VA
5P20 5VA 5Fs5 5VA
Σετ 3 Κίνα
4 Ασφάλεια υψηλής τάσης XRNP1-12 0.5A Pc 3 China
5 Αλεξικέραυνο HY5WZ-17/50 Σετ 3 Κίνα
6 Έξυπνος πίνακας ελέγχου WY-9008A PC 1 China
7 Ένδειξη βραχυκυκλώματος και σφάλματος γείωσης EKL-4-1 Pc 1 China
8 Πολυλειτουργικό ηλεκτρικό όργανο PD666-3S3 380V 5A Pc 1 Κίνα
9 Πρωτεύων αρμονικός εξολοθρευτής LXQ-12KV Pc 1 Fengyuan
10 Φορτισμένη οθόνη DXN-12Q Pc 1 Κίνα
11 Ελεγκτής θερμοκρασίας και υγρασίας WY-CS-III Pc 1 Κίνα
12 Συνδετικό κομμάτι JY-2 Pc 3 China
13 Κουτί διακλάδωσης PJ1 Pc 1 Κίνα
14 Στήριγμα μέτρησης Universal τύπου Pc 1 China
15 Λυχνία σήματος ND16-22D/4 AC380V κόκκινο Pc 1 CHNT
16 Λυχνία σήματος ND16-22D/4 AC380V πράσινο Pc 1 CHNT
17 Λυχνία σήματος ND16-22D/4 AC380V λευκό Pc 1 CHNT
Μικροδιακοπτης κυκλώματος 18 AC NB1-63/2P C6A 6kA(R) Pc 2 Fengyuan
19 μικροσκοπικός διακόπτης AC NB1-63/3P C3A 6kA(R) Pc 1 Fengyuan
Μικροδιακοπτης κυκλώματος 20 DC NB1Z-63 2P C6 Pc 1 Fengyuan
21 μικροσκοπικός διακόπτης AC NB1-63/3P B2A 6kA(R) Pc 1 Κίνα
22 Τερματικό δοκιμής γενικής χρήσης RURTK/S Pc 30 Κίνα
23 Μπλοκ ακροδεκτών γενικής χρήσης RUK 5B Pc 18 Κίνα
24 Ντουλάπι πάνω μικρό λεωφορείο Ø 6 ράβδος χαλκού m 11 Fengyuan



ΕΑΝ ΧΡΕΙΑΖΕΤΑΙ ΠΕΡΙΣΣΟΤΕΡΕΣ ΛΕΠΤΟΜΕΡΕΙΕΣ, ΕΠΙΚΟΙΝΩΝΗΣΤΕ ΜΑΖΙ ΜΑΣ
