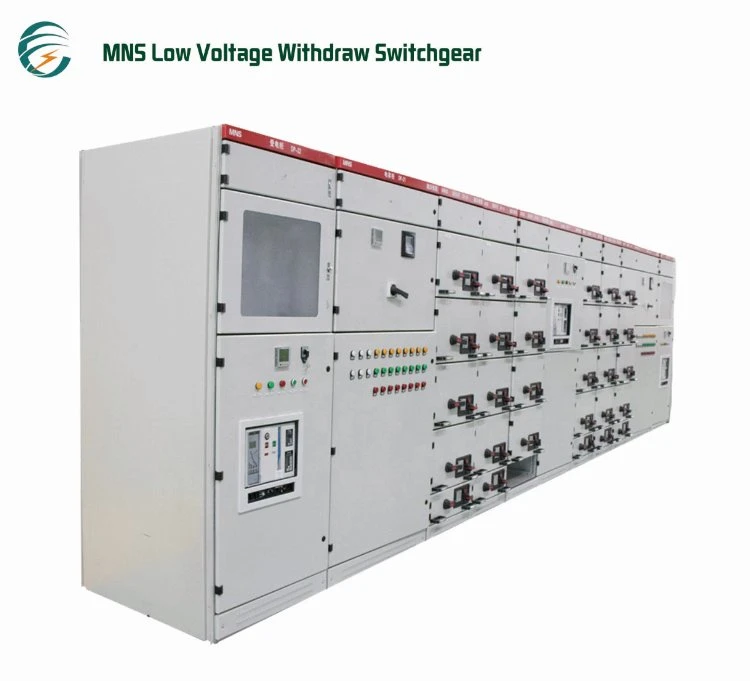

MNS Χαμηλής Τάσης Απόσυρσης Διακοπτών

Επισκόπηση προϊόντος

Αυτή η σειρά συσκευών διανομής εξαγωγής χαμηλής τάσης είναι ένα είδος συνδυασμένου ντουλαπιού που συναρμολογείται από εργοστάσια (FBA) με τυπικές μονάδες. Η τεχνολογία της έφτασε στο διεθνές επίπεδο στα τέλη της δεκαετίας. Αυτή η σειρά εξαγωγικών συσκευών χαμηλής τάσης είναι κατάλληλη για τροφοδοσία μετατροπή, διανομή και διανομή εξοπλισμού διανομής σε εργοστάσιο παραγωγής ηλεκτρικής ενέργειας, υποσταθμό, πετροχημική βιομηχανία, μεταλλουργική έλαση χάλυβα, ενέργεια κυκλοφορίας, κλωστοϋφαντουργία ελαφριάς βιομηχανίας, κατοικημένη περιοχή, πολυώροφο κτίριο και άλλους χώρους, ως AC 50HZ-60HZ, ονομαστική τάση εργασίας AC 660V και κάτω. Χρήση ελέγχου.

Βασικές τεχνικές παράμετροι

1.Ηλεκτρική απόδοση

2. Επίπεδο προστασίας
Συμμορφώνεται με τα πρότυπα IEC 529 και DIN 40050
IP30 για στερεά προστασία μεγαλύτερη από 2,5 mm
IP40 για στερεά προστασία μεγαλύτερη από 1,0 mm
Το Ip54 προστατεύει από τη σκόνη και το πιτσίλισμα προς οποιαδήποτε κατεύθυνση
(Η σειρά του επιπέδου προστασίας IP54 θα πρέπει να αποτελέσει αντικείμενο διαπραγμάτευσης με τον κατασκευαστή)

Τύπος διακόπτη

1.Απόσταση μεταξύ κέντρων διανομής ισχύος (PC): Μπορούν να χρησιμοποιηθούν διακόπτες κυκλώματος σειράς Emax, MT, 3WN, AN, ME.

2. Απόσταση Κέντρου Ελέγχου Κινητήρα (MCC): Συναρμολογείται από συρτάρια μεγάλου και μικρού μεγέθους. Οι κύριοι διακόπτες κάθε κυκλώματος είναι ασφαλειοδιακόπτης πλαστικής θήκης υψηλής θραύσης ή περιστρεφόμενος διακόπτης φορτίου με ασφάλεια. Αυτόματο ερμάριο αντιστάθμισης συντελεστή ισχύος (με χειροκίνητο , αυτόματη και απομακρυσμένη συσκευή αντιστάθμισης συντελεστή ισχύος).

Τύπος διακόπτη
1. Η συνολική φόρτιση του διαμερίσματος της λειτουργικής μονάδας είναι 72E.
2. Στην ίδια συσκευή, ο γενικός κανόνας διάταξης των λειτουργικών μονάδων είναι ότι οι μικρές λειτουργικές μονάδες βρίσκονται στο επάνω μέρος και οι μεγάλες λειτουργικές μονάδες στο κάτω μέρος
Το συρτάρι 3.8E/4 αποτελείται από τέσσερις μονάδες εγκατάστασης 8Ε, το συρτάρι 8Ε/2 αποτελείται από δύο μονάδες εγκατάστασης 8Ε ή δύο συρτάρια 8Ε/4 και ένα συρτάρι 8Ε/2 αποτελείται από μία μονάδα εγκατάστασης 8Ε.
4. Ο μετασχηματιστής ρεύματος που περιγράφεται στο σχήμα είναι ο μέγιστος αριθμός εγκαταστάσεων σε αυτό το σχήμα (από το σχήμα 01 έως 19.21 έως 39. ένας μετασχηματιστής ρεύματος μπορεί να προστεθεί για αντιστάθμιση άεργου ισχύος). Σε πρακτική χρήση, μπορεί να μειωθεί ή να μην εγκατασταθεί σύμφωνα με τις απαιτήσεις του συστήματος.
5. Το βάθος της συσκευής είναι 600 mm (μονόπλευρο ντουλάπι MCC) και 1000 mm (ντουλάπι διπλής όψης pc και MCC). Συνιστάται ο υπολογιστής και το MCC να τακτοποιούνται χωριστά. Όταν χρησιμοποιούνται πλακέτες λειτουργιών σε seqmented, PC και MCC μπορούν να αναμειχθούν και να συναρμολογηθούν στο ίδιο ντουλάπι.
6. Όταν οι συσκευές PC και MCC είναι διατεταγμένες η μία δίπλα στην άλλη, τότε:
(1) Όταν ντουλάπια διπλής όψης MCC (ή ντουλάπια MCC μονής όψης με 600 βάθη) είναι τοποθετημένα δίπλα σε ντουλάπια υπολογιστή, πρέπει να προστεθεί ένας θάλαμος μεταφοράς (του οποίου το πλάτος είναι 400 mm) μεταξύ των δύο ντουλαπιών όπως φαίνεται στην παρακάτω εικόνα .

(2) Όταν το MCC της μονόπλευρης λειτουργίας βαθαίνει στα 1000 mm, το ερμάριο μεταφοράς μπορεί να μην προστεθεί, όπως φαίνεται στο παρακάτω σχήμα.
