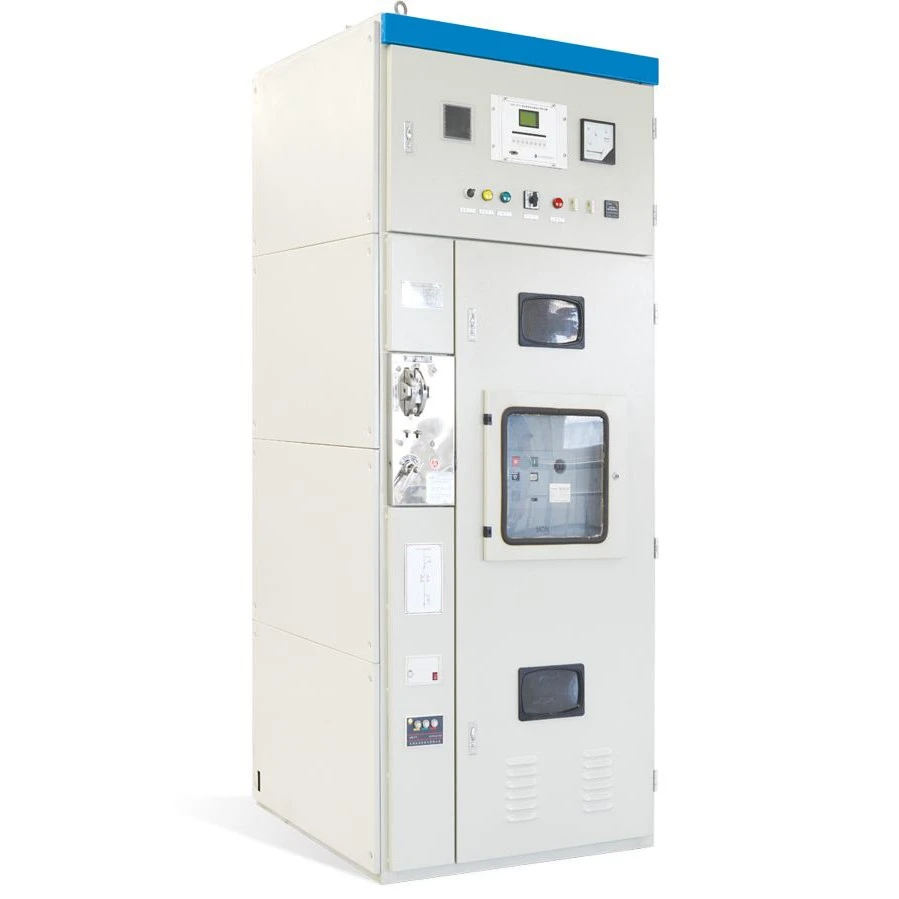

XGN-12 12kv Σταθερός κλειστός διακόπτης διανομής ηλεκτρικής ισχύος HV

XGN-12 12kv Σταθερός κλειστός διακόπτης διανομής ηλεκτρικής ισχύος HV

Αυτό το προϊόν έχει απορροφήσει ξένη προηγμένη τεχνολογία. Είναι μικρό σε μέγεθος, μόνο το 50 τοις εκατό του όγκου ενός συνηθισμένου διακόπτη. το ντουλάπι είναι μεγάλο σε μέγεθος και καλό σε απόδοση. ο μηχανισμός διασύνδεσης "πεντακάθαρος", απλός και άλλα πλεονεκτήματα, το ντουλάπι είναι 3,6, 7,12kV τριφασική ισχύς 50Hz Η μονή ράβδος μεταφέρει το πλήρες σετ εσωτερικών συσκευών λήψης και διανομής ενέργειας. Έχει επίσης τις λειτουργίες ελέγχου, προστασίας και παρακολούθησης του κυκλώματος. Μπορεί να χρησιμοποιηθεί σε διάφορους τύπους σταθμών ηλεκτροπαραγωγής, υποσταθμών και βιομηχανικών και μεταλλευτικών επιχειρήσεων σε πολυώροφα κτίρια και άλλους χώρους. Μπορεί να συνδυαστεί με ντουλάπια δικτύου δακτυλίου και επίσης να ανοίγει και να κλείνει.

Περιγραφή Δομής

Ο εξοπλισμός διανομής είναι σταθερής κατασκευής με μεταλλικό περίβλημα τύπου κουτιού και η καμπίνα αποτελείται από προφίλ

και προφίλ G συναρμολογημένα από πολλά τεμάχια σύνδεσης. Χωρίζεται σε τέσσερα διαμερίσματα, δηλαδή σε διαμέρισμα ζυγού. Διαμέρισμα CB, διαμέρισμα μέτρησης και διαμέρισμα καλωδίου. Η επεξεργασία των εξαρτημάτων θα γίνεται από μηχανή διάτρησης CNC, μηχανή κάμψης CNC και εξελιγμένες μηχανές που παρέχονται σε επεξεργασία CNC κέντρο, εξασφαλίζοντας υψηλή ακρίβεια φόρμας, θέσης και διάστασης, γρήγορη και ακριβή κατασκευή, ευέλικτη για συνδυασμό διαφορετικών επιλογών, που μπορούν να καλύψουν διαφορετικές απαιτήσεις από πελάτες.



Κύρια χαρακτηριστικά

1. Η καμπίνα είναι συναρμολογημένης δομής, χωρίς συγκόλληση, υψηλή μηχανική αντοχή και καλλιτεχνική εμφάνιση.
2.Το πίσω επάνω μέρος είναι για τον περιστροφικό διακόπτη αποσύνδεσης GN30-12 και το κάτω μέρος για τον διακόπτη αποσύνδεσης GN19-12C. Η μηχανική διάταξη ασφάλισης που λειτουργεί σύμφωνα με τις διαδικασίες μπορεί να παρέχει αξιόπιστη προστασία ασφαλείας για τη λειτουργία προσωπικού και εξοπλισμού.
3. Ο κύριος διακόπτης που υιοθετήθηκε είναι τύπου monoblock , επιλογές όπως ZN63-12(VS1-12) και VD4-12
4.Υποχρεωτική μέθοδος μηχανικής ασφάλισης χρησιμοποιείται στις ασφάλειες μεταξύ των κύριων διακοπτών
, αποζεύκτες και πόρτα καμπίνας για να ανταποκρίνεται στη λειτουργία μανδαλώσεως "πεντακάθαρη", απολαμβάνοντας τυχαίο συνδυασμό με την κύρια μονάδα δακτυλίου.



Διαστάσεις ντουλαπιού (Ύψος *Πλάτος *Βάθος)
2300 χλστ	900 χλστ	900 χλστ
	1000 χλστ



Διαστάσεις περιγράμματος ντουλαπιού (mm) (χωρίς την πόρτα)

Υψος	Πλάτος		Βάθος
2300	900	1000	1000
2300	900	1000	1000

Οχι.	Είδος	Μονάδα	Τεχνικά δεδομένα
1	Μετρημένη ηλεκτρική τάση	kV	3.6, 7.2, 12
2	Ονομαστικό ρεύμα	A	630 1000	1250 2000	2500 3150
3	Ονομαστικό ρεύμα διακοπής βραχυκυκλώματος	kA	20	31.5	40
4	Ονομαστικό ρεύμα αντοχής σε σύντομο χρονικό διάστημα	kA	20	31.5	40
5	Ονομαστικό ρεύμα αντοχής κορυφής	kA	50	80	100
6	Ονομαστικό ρεύμα βραχυκυκλώματος	kA	50	80	100
7	Ονομαστική διάρκεια βραχυκυκλώματος	s		4
8	Βαθμός προστασίας		ΙΡ2Χ
9	Σύστημα λεωφορείων		Μονό λεωφορείο, μονό λεωφορείο με παράκαμψη, διπλό λεωφορείο
10	Μέθοδος λειτουργίας		Ηλεκτρομαγνητισμός, ενέργεια αποθήκευσης ελατηρίου
11	Διάσταση περιγράμματος	χιλ.	950^1000x2300 (κάτω από 1250A) 1000x1000x2300 (πάνω από 1250A)



Υπουργικό συμβούλιο

Το σώμα του ντουλαπιού του συστήματος διανομής είναι κατασκευασμένο από πλάκα χάλυβα ή πλάκα αλουμινίου-ψευδαργύρου και επεξεργάζεται με εργαλειομηχανές CNC, το οποίο όχι μόνο έχει υψηλή ακρίβεια αλλά έχει επίσης ισχυρή αντιδιαβρωτική και οξείδωση αντοχή. Το συνολικό βάρος του ντουλαπιού είναι ελαφρύτερο από άλλα ντουλάπια εξοπλισμού και η μηχανική αντοχή είναι υψηλή. Ο κύκλος επεξεργασίας και παραγωγής είναι σύντομος. , Τα μέρη έχουν ισχυρή ευελιξία και η έκταση της αρχαίας γης είναι μικρή, κάτι που είναι βολικό για την οργάνωση παραγωγής.

Διαμέρισμα

Τα κύρια ηλεκτρικά εξαρτήματα του συστήματος διανομής έχουν ανεξάρτητα διαμερίσματα. Ανάλογα με τις διαφορετικές λειτουργίες, χωρίζονται σε χωρίσματα σε δωμάτιο καροτσιών, δωμάτιο διαύλου, αίθουσα καλωδίων και αίθουσα οργάνων αναμετάδοσης. Τα δωμάτια χωρίζονται με μεταλλικές προστατευτικές πλάκες. Τα κελύφη του διαμερίσματος είναι όλα ανεξάρτητα γειωμένα και το επίπεδο προστασίας κάθε διαμερίσματος φτάνει το IP2X. Εκτός από το δωμάτιο ρελέ, τα άλλα τρία διαμερίσματα έχουν τα δικά τους κανάλια εκτόνωσης πίεσης.

Συσκευή αλληλασφάλισης

Οι πείροι άρθρωσης μεταξύ του κύριου διακόπτη, του καροτσιού, του διακόπτη γείωσης και της πόρτας του ντουλαπιού υιοθετούν όλες τις υποχρεωτικές μεθόδους μηχανικού κλειδώματος για να ανταποκρίνονται στη λειτουργία "πέντε πρόληψη". Το χειροκίνητο καρότσι του διακόπτη μπορεί να κλείσει μόνο όταν ο διακόπτης κυκλώματος βρίσκεται στην ανοικτή/τη θέση δοκιμής ή στη θέση εργασίας. και μετά το άνοιγμα του διακόπτη κυκλώματος, ο μηχανισμός πρόωσης του χειροκίνητου καροτσιού δεν μπορεί να λειτουργήσει και το καροτσάκι δεν μπορεί να μετακινηθεί για να αποφευχθεί η φόρτωση του χειροκίνητου οχήματος του διακόπτη ώθησης.

Συνδέστε τη συσκευή γείωσης

Στο δωμάτιο καλωδίων, παρέχεται ξεχωριστή ράβδος γείωσης 6x50mm2. Αυτός ο δίαυλος μπορεί να περάσει μέσα από παρακείμενα ντουλάπια και να κάνει καλή επαφή με το ερμάριο για την αποφυγή ηλεκτροπληξίας. Η αντίσταση του ανθρώπινου σώματος και οι περιβαλλοντικές συνθήκες, διασφαλίζουν την κανονική λειτουργία του συστήματος ισχύος και αποτρέπουν τους κεραυνούς. Ο κίνδυνος του στατικού ηλεκτρισμού εμφανίζεται όταν εμφανίζεται κεραυνός

Θερμάστρα

Προκειμένου να αποφευχθεί ο κίνδυνος συμπύκνωσης σε κλίμα με υψηλές αλλαγές θερμοκρασίας ή υγρασίας. Εγκαταστήστε θερμάστρες στο δωμάτιο του διακόπτη κυκλώματος και στο δωμάτιο καλωδίων αντίστοιχα για χρήση στο προαναφερθέν περιβάλλον και για την αποφυγή διάβρωσης. Ο διακόπτης υψηλής τάσης διαθέτει συσκευή θέρμανσης για εύκολο έλεγχο της θερμοκρασίας και της υγρασίας. Όταν η θερμοκρασία του πίνακα διανομής είναι χαμηλότερη από την απαιτούμενη τιμή και η υγρασία είναι υψηλότερη από την απαιτούμενη τιμή, ενεργοποιείται η συσκευή θέρμανσης.

Θήκη στο ερμάριο διακόπτη

1. Χειρόκαρο που αποσύρεται: Το πλαίσιο του καροτσιού διαμορφώνεται και συναρμολογείται με υψηλής ποιότητας χαλύβδινες πλάκες ψυχρής έλασης. Το καρότσι είναι εξοπλισμένο με διακόπτη κενού και άλλο βοηθητικό εξοπλισμό. Το πλαίσιο του καροτσιού είναι εξοπλισμένο με μηχανισμό πρόωσης με βιδωτό παξιμάδι και εξαιρετικά ψηλό συμπλέκτη.

2. Θήκη ασφαλειοδιακόπτη: Μια ειδική τροχιά είναι εγκατεστημένη στο διαμέρισμα του διακόπτη κυκλώματος για να κινείται το καρότσι χειρός, έτσι ώστε το καρότσι του διακόπτη κυκλώματος να μπορεί να γλιστρήσει και να στερεωθεί στο διαμέρισμα μέσω ενός περιστρεφόμενου μηχανισμού με βίδες.

3. Διαμέρισμα Busbar: Η κύρια ράβδος διαύλου οδηγείται από το ένα ερμάριο διακόπτη σε ένα άλλο ερμάριο και στερεώνεται από τη ράβδο διαύλου διακλάδωσης και το τμήμα στατικής επαφής. Κατά τη διέλευση από το παρακείμενο ντουλάπι, η ράβδος διαύλου στερεώνεται από τον δακτύλιο τοίχου, ο οποίος μπορεί να αποτρέψει αποτελεσματικά την εξάπλωση του ατυχήματος και ταυτόχρονα να βοηθήσει την κύρια μπάρα διαύλου. Υποστηρικτικός ρόλος. Ο δίαυλος υιοθετεί τη διαδικασία περιβλήματος τύπου συρρίκνωσης ή ρευστοποιημένης επίστρωσης και οι φάσεις και οι σύνδεσμοι είναι εξοπλισμένοι με μονωτικά χιτώνια από υλικά επιβραδυντικά φλόγας για να σχηματίσουν μια αξιόπιστη σύνθετη μόνωση.

4. Διαμέρισμα καλωδίων: Μετασχηματιστές ρεύματος, αλεξικέραυνο και διακόπτες γείωσης μπορούν να εγκατασταθούν στο δωμάτιο καλωδίων. Ο άπλετος χώρος είναι βολικός για την εγκατάσταση και σύνδεση πολλαπλών καλωδίων.

5. Αίθουσα ρελέ: Τα εσωτερικά και εξωτερικά πάνελ του ρελέ μπορούν να εξοπλιστούν με δευτερεύοντα εξαρτήματα όπως έλεγχος, εξαρτήματα προστασίας, μέτρηση, όργανα οθόνης και οθόνες ζωντανής παρακολούθησης.

Παράμετροι προϊόντος

Βασικές τεχνικές παράμετροι διακοπτών
έργο	μονάδα	Τεχνικές παράμετροι
Μετρημένη ηλεκτρική τάση	KV	3.6 7.2 12
Τάση αντοχής ονομαστικής συχνότητας ισχύος	KV	Στο έδαφος, εναλλάξ: 42 Κάταγμα: 48
Ονομαστική τάση αντοχής σε κεραυνούς	KV	Στο έδαφος, εναλλάξ: 75 Κάταγμα: 85
Ονομαστική συχνότητα	Hz	50
Ονομαστικό ρεύμα	A	630 1250
Ονομαστικό ρεύμα διακοπής βραχυκυκλώματος (πραγματική τιμή)	kA	20 25 31.5
Ονομαστικό ρεύμα βραχυκυκλώματος (τιμή αιχμής)	kA	50 63 80
Ονομαστικό δυναμικό σταθερό ρεύμα (τιμή αιχμής)	kA	50 63 80
Ονομαστικό ρεύμα θερμικής σταθερότητας 4s (ενεργή τιμή)	kA	20 25 31.5
Επίπεδο προστασίας		ΙΡ2Χ
Διαστάσεις (πλάτος * βάθος * ύψος)	χιλ.	900*1000*2300
βάρος	Κιλό	≈60

Κύριες τεχνικές παράμετροι του διακόπτη κενού XGN66-12
έργο	μονάδα	Τεχνικές παράμετροι
Μετρημένη ηλεκτρική τάση	KV	12
Ονομαστικό ρεύμα	A	630 1250
Ονομαστικό ρεύμα διακοπής βραχυκυκλώματος	KV	20 25 31.5
Ονομαστικό ρεύμα βραχυκυκλώματος	KV	50 63 80
Ονομαστικό ρεύμα αντοχής βραχείας διάρκειας (ενεργή τιμή 4 δευτερολέπτων)	KV	20 25 31.5
Ονομαστικό ρεύμα αντοχής αιχμής (τιμή αιχμής)	KV	50 63 80
Μηχανική ζωή	Φορές	10000
Ονομαστικοί χρόνοι ρεύματος ανοικτού τύπου βραχυκυκλώματος	Φορές	50
Ονομαστική ακολουθία λειτουργίας		Διαίρεση-0.3-}Κλειστό-180s-κλειστό
Απόσταση ανοίγματος επαφής	mm	11±1
Διάστιχο γραμμών επαφής	χιλ.	4±0.5
Κεντρική απόσταση μεταξύ των φάσεων	mm	210
Ταχύτητα ανοίγματος	m/s	1.2±0.2
Ταχύτητα κλεισίματος	m/s	0.6±0.2
Ωρα ανοιγματος	Κυρία	Μικρότερο ή ίσο με 60
Ωρα κλεισίματος	Κυρία	Μικρότερο ή ίσο με 75
Τριφασικός συγχρονισμός ανοίγματος	Κυρία	Μικρότερο ή ίσο με 2
Κλείσιμο αναπήδησης	Κυρία	Μικρότερο ή ίσο με 2
Αντίσταση βρόχου	μΩ	Μικρότερο ή ίσο με 45
Σωρευτικό επιτρεπόμενο πάχος φθοράς επαφής	χιλ.	3

Πεδίο εφαρμογής

Χρησιμοποιείται ευρέως σε πολυώροφα κτίρια, εμπορικά κέντρα, μετρό, αεροδρόμια, σταθμούς, βιομηχανικές και μεταλλευτικές επιχειρήσεις, πλατφόρμες γεωτρήσεων, πλατφόρμες εξόρυξης πετρελαίου, κατοικημένες περιοχές, εμπορικούς δρόμους και αγροτική ενέργεια και φωτισμό.
