20/0,4KV OIL Μετασχηματιστές άμορφου πυρήνα

Sep 28, 2022

Η τάση ρυθμίζεται στην πλευρά της HV για ±2x2,5 τοις εκατό τιμή από την ονομαστική τιμή. Οι εξωτερικές εισαγωγές HV και LV είναι αφαιρούμενες και οι περαστικοί είναι κατασκευασμένοι από μονωτήρες Κίνας. Σε μεγάλο ρεύμα 1000 A και περισσότερο στο ρεύμα του σκληρού πυρήνα είναι σφιγκτήρες επαφής βιδωμένοι σωστά με τη σπάτουλα που συνδέει την τροχιά ή τη σύνδεση του καλωδίου εξασφαλίζει. Η δυνατότητα επέκτασης του λαδιού εξασφαλίζει την κατάλληλη λειτουργία του μετασχηματιστή σε διαφορετικές καιρικές συνθήκες και διακυμάνσεις της θερμοκρασίας. Ο αφυγραντήρας είναι εγκατεστημένος για να παρέχει ξηρό αέρα στον μετασχηματιστή.

Για τη μέτρηση της θερμοκρασίας των ανώτερων στρωμάτων λαδιού στο περίβλημα τοποθετείται ένα θερμόμετρο. Οι μετασχηματιστές με ονομαστική ισχύ από 400 έως 2500 kVA είναι κατειλημμένοι με φρεάτια για εγκατάσταση στη βάση.

1. Εξοικονόμηση ενέργειας:
Σε σύγκριση με τον παλιό τύπο S7, η απώλεια χωρίς φορτίο μειώνεται κατά 10,25 τοις εκατό κατά μέσο όρο και το ρεύμα υπό φορτίο μειώνεται κατά 37,9 τοις εκατό, που σημαίνει ότι μειώνεται το κόστος λειτουργίας κατά 18,39 τοις εκατό.
2. Μακροπρόθεσμη αξιόπιστη διάρκεια ζωής:
Η πλήρως κλειστή δεξαμενή μετασχηματιστή και το χείλος πρέπει να βιδωθούν μεταξύ τους ή να συγκολληθούν σταθερά. Η απομόνωση μεταξύ λαδιού και αέρα κρατά τη μόνωση μακριά από την υγρασία, γεγονός που μειώνει τη γήρανση της μόνωσης και βελτιώνει τη διάρκεια ζωής.
3. Ελεύθερο από αποδέσμευση:
Χωρίς αποδέσμευση πριν από τη λειτουργία, έτσι εξοικονομείται το κόστος του.
4. Χωρίς συντήρηση
5. Χαμηλό θόρυβο:
Επηρεασμένη δομή στο σχεδιασμό, νέο υλικό και νέα τεχνολογία που υιοθετήθηκε και χαμηλός θόρυβος.
6. Μικρό μέγεθος και καλλιτεχνική εμφάνιση:
Λόγω της κυματοειδούς πλάκας που χρησιμοποιείται για την ακτινοβολία, ο όγκος λαδιού αλλάζει με ρύθμιση και αντιστάθμιση μέσω διαστολής και συρρίκνωσης της κυματοειδούς πλάκας όταν αλλάζει η θερμοκρασία του λαδιού. Το κυματοειδές δοχείο είναι μικρού μεγέθους σε καλή εμφάνιση.

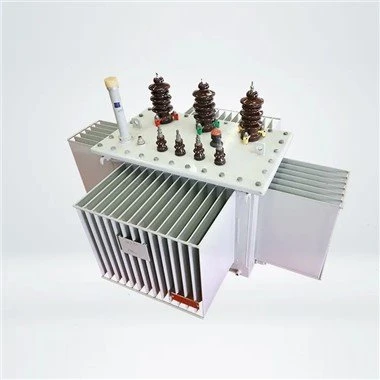

oil immersed transformer (2)
